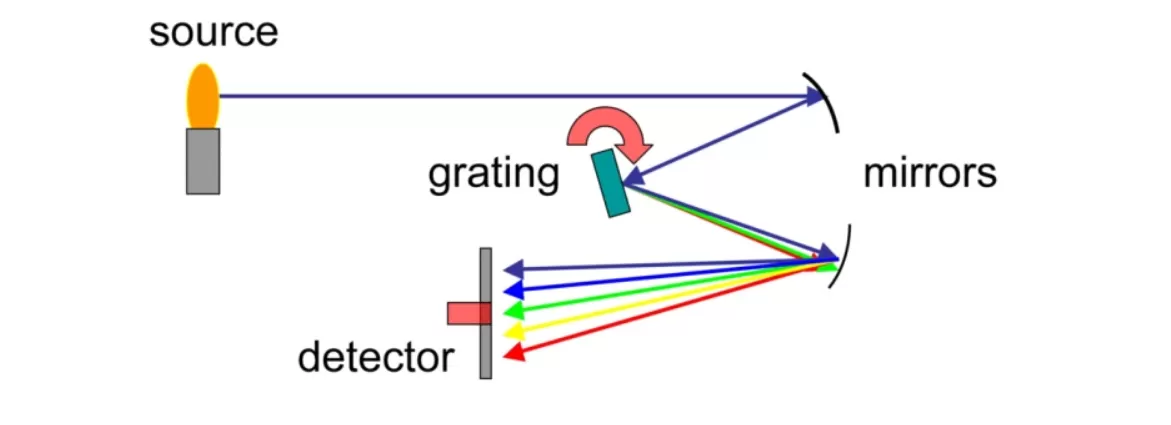

مطياف مصغر يحلل الضوء عن طريق تشتيت ذلك إلى أطوال موجية فردية وقياس كثافتها. إليك كيفية عملها خطوة بخطوة:
مدخل ضوئي
يدخل الضوء إلى مقياس الطيف من خلال فتحة مدخل ضيقة ، مما يضمن التحكم في الإضاءة.
كولميشن
يمر الضوء عبر مرآة موازية ، والتي تحول الأشعة المتباعدة إلى شعاع متوازي.
التفريق
يضرب الشعاع المتوازي شبكة انعكاسية ، حيث يتم فصله إلى أطوال موجية مكونة له على أساس مبدأ التشتت البصري.
التركيز
تقوم مرآة التركيز بتوجيه الضوء المشتت على صفيف كاشف (مثل مستشعر CMOS أو CCD) ، حيث يتوافق كل بكسل مع طول موجي محدد.
الكشف والرقمنة
يقوم الكاشف بتحويل شدة الضوء عند كل طول موجي إلى إشارة إلكترونية. يتم تضخيم هذه الإشارات ورقمنتها ونقلها إلى جهاز كمبيوتر أو نظام مدمج.
تحليل الطيف
يقوم برنامج BSV light بمعالجة البيانات الرقمية لتوليد طيف ، وعرض الكثافة كدالة لطول الموجة. وهذا يتيح التحليل الكمي والنوعي ، مثل تحديد المواد أو قياس التركيزات.
يشتمل مطياف Brolight المصغر على تصميمات بصرية محسنة من Czerny-Turner ، مما يوفر دقة عالية ، وضوء شقي ، وحساسية استثنائية عبر نطاقات الطول الموجي للأشعة فوق البنفسجية ، و VIS ، و NIR. عامل شكلها المدمج وسهولة تكاملها يجعلها خيارًا مثاليًا للتطبيقات المحمولة والصناعية وتصنيع المعدات الأصلية-بما في ذلك التحليل الكيميائي وقياس الألوان والمراقبة البيئية والمعالجة بالليزر وبحوث المواد ، والاستخدامات الطبية الحيوية.
الاتصال برولايت الآن لتجربة مستقبل القياس الطيفي.
