مقياس الطاقة الضوئية واستخداماته: كل ما تحتاج إلى معرفته

يمكن أن يكون استخدام مقياس الطاقة الضوئية لأول مرة مربكًا. يواجه العديد من الموديلات و المواصفات المختلفة ، يشعر العديد من المهندسين بالإرهاق. ولكن بمجرد فهمك لمبادئها الأساسية ، ستصبح أداتك الأقوى.

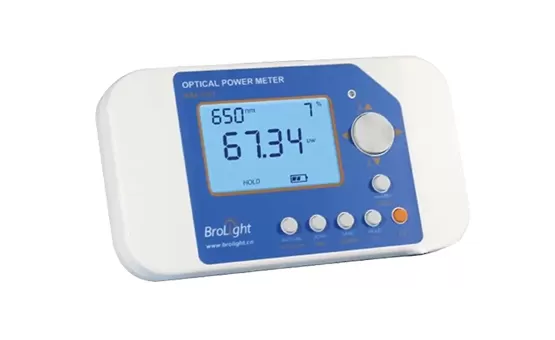

مقياس الطاقة الضوئية هو جهاز إلكتروني يقيس قوة الإشارة الضوئية. يساعد المهندسين على التحقق من أداء أنظمة الألياف الضوئية ، مما يضمن أن قوة الإشارة تلبي المتطلبات ، وهو أداة أساسية لصيانة شبكة الاتصالات واستكشاف الأخطاء وإصلاحها. فهم المفاهيم الأساسية لمقياس الطاقة الضوئية هو مجرد الخطوة الأولى. بعد ذلك ، دعنا نتعمق في مبدأ عملها ، مما سيساعدك على فهم هذه الأداة المهمة واستخدامها بشكل أفضل.

ما هو مقياس الطاقة الضوئية ولماذا هو مهم جدا ؟

تواجه مشاكل تخفيف الإشارة أثناء تركيب الألياف البصرية ؟ قد تحتاج إلى التحقق من الطاقة الضوئية. مقياس الطاقة الضوئية هو أداة قياس متخصصة مصممة لحل هذه المشكلة. إنها أداة تستخدم خصيصًا لقياس قوة الإشارات الضوئية. يقوم بتحويل الإشارات الضوئية إلى إشارات كهربائية من خلال مستشعر كهروضوئي ثم يعرض قيمة الطاقة بوحدات من الديسيبل-ملي واتس (dBm) أو واط (W).

سيناريوهات القيمة الأساسية وتطبيق عدادات الطاقة الضوئية

تلعب عدادات الطاقة الضوئية دورا لا غنى عنه في مجال الاتصالات البصرية. كمهندس R & D في تكنولوجيا بويوان ، شهدت عن كثب كيف تساعد هذه الأداة العملاء على حل مختلف المشاكل العملية.

تنعكس أهمية عدادات الطاقة الضوئية في عدة جوانب. أولاً ، أثناء تثبيت شبكة الألياف الضوئية ، يحتاج الفنيون إلى استخدام عداد الطاقة الضوئية لقياس فقد الاتصال ، مما يضمن أن الفقد في كل مفصل ضمن النطاق المسموح به. ثانيًا ، عند ظهور مشكلات في الشبكة ، تسمح مقارنة قيم الطاقة عند نقاط قياس مختلفة بموقع سريع للخطأ ، مثل ما إذا كان ذلك بسبب كسر الألياف أو تلوث الموصل. وفقًا لتعليقات عملائنا ، فإن استخدام مقياس الطاقة البصري بشكل صحيح يمكن أن يقلل عادةً من وقت استكشاف الأخطاء وإصلاحها بأكثر من. علاوة على ذلك ، تؤثر دقة مقياس الطاقة الضوئية بشكل مباشر على موثوقية نظام الاتصالات بأكمله. يمكن أن يعني خطأ قياس 5db انحرافًا 0.0.5 في حساب القدرة ، مما قد يؤدي في التطبيقات العملية إلى أداء نظام دون المستوى. لذلك ، فإن اختيار مقياس طاقة بصري مناسب ومعايرة منتظمة أمر بالغ الأهمية.

كيف يعمل مقياس الطاقة الضوئية ؟

فضولي كيف يحول مقياس الطاقة الضوئية إشارات الضوء غير المرئية إلى قيم عددية محددة ؟ مبدأ عملها هو في الواقع بسيط جدا ، والمفتاح هو فهم عملية التحويل الكهروضوئية. قلب مقياس الطاقة الضوئية هو جهاز التصوير الضوئي. عندما تضرب إشارة بصرية الكاشف ، فإنها تولد تيارًا متناسبًا مع الطاقة الضوئية ، والتي يتم تضخيمها ورقمنتها ، مما يعرض في النهاية قراءة الطاقة.

سير العمل والتفاصيل الفنية

يمكن تقسيم عملية تشغيل مقياس الطاقة الضوئية إلى عدة خطوات رئيسية ، تتضمن كل منها تقنية كهروضوئية دقيقة.

عندما تدخل إشارة بصرية عداد الطاقة الضوئية من خلال موصل الألياف البصرية ، فإنها تصل أولاً إلى جهاز التصوير الضوئي. عادة ما يتكون الكاشف من مواد شبه موصلة ، مثل زرنيخيد إنديوم غاليوم (InGaAs) لأطوال موجات الاتصالات أو السيليكون (Si) للضوء المرئي. عندما تضرب الفوتونات الكاشف ، فإنها تنتج أزواج ثقب إلكتروني ، مما يولد تيارًا متناسبًا مع الطاقة الضوئية للحادث. ثم يتم إرسال هذه الإشارة الحالية الضعيفة إلى مكبر للصوت transimpedance ، الذي يحولها إلى إشارة الجهد. لأن الإشارة عادة ضعيفة جدا ، يجب أن يكون مكبر الصوت منخفض الضوضاء وخصائص الكسب العالي. بعد ذلك ، تخضع الإشارة للتصفية لإزالة تداخل الضوضاء ثم يتم تحويلها إلى إشارة رقمية بواسطة محول تناظري إلى رقمي. يقوم المعالج الدقيق ، استنادًا إلى بيانات المعايرة المخزنة مسبقًا ، بتحويل الإشارة الرقمية إلى قيمة الطاقة المقابلة ، مع مراعاة عوامل مثل حساسية الطول الموجي والخطي. أخيرًا ، يتم عرض قيمة الطاقة على الشاشة بوحدات dBm أو W. تجدر الإشارة إلى أن عدادات الطاقة الضوئية الحديثة تتضمن عادةً التعرف التلقائي على الطول الموجي ووظائف ضبط نطاق الطاقة تلقائيًا ، مما يبسط عملية التشغيل إلى حد كبير.

أنواع عدادات الطاقة الضوئية وكيفية اختيار النموذج الصحيح ؟

في مواجهة سوق كامل من عدادات الطاقة الضوئية المختلفة ، كيف تختار النموذج الأنسب ؟ يمكن أن يكون هذا القرار صعبًا بالفعل ولكن من خلال تحليل متطلبات محددة ، يمكنك اتخاذ قرار مستنير. تنقسم عدادات الطاقة الضوئية بشكل أساسي إلى أنواع محمولة باليد وفوق المنضدة ووحدات معيارية. يجب أن ينظر الاختيار في نطاق القياس والدقة ونطاق الطول الموجي ونوع الواجهة بالإضافة إلى سيناريوهات التطبيق المحددة والميزانية.

دليل اختيار وتصنيف مفصل

وفقًا لسيناريوهات الاستخدام المختلفة والمتطلبات الفنية ، يمكن تقسيم عدادات الطاقة الضوئية إلى عدة فئات رئيسية ، ولكل منها مزاياه الفريدة والسيناريوهات القابلة للتطبيق.

عند اختيار عداد الطاقة الضوئية ، فإن الخطوة الأولى هي توضيح احتياجات القياس. إذا كنت تشارك في المقام الأولأسلاك الألياف الخارجية أو صيانة الشبكة ، مقياس الطاقة الضوئية المحمول باليد هو الخيار الأفضل. هذه عادة ما تكون لها خصائص مقاومة للسقوط والغبار ، وعمر بطارية طويل ، وعملية سهلة. تم تحسين سلسلة مقاييس الطاقة المحمولة باليد من سلسلة Boyuan التكنولوجية خصيصًا لهذه التطبيقات. في بيئات المختبرات أو التصنيع ، الدقة والاستقرار هي الاعتبارات الأساسية. توفر عدادات الطاقة الضوئية المنضدية دقة قياس أعلى (عادة ضمن ± 0.2dB) ، وتدعم نطاق قياس طاقة أوسع (من-90dBm إلى 10dBm) ، ولها ميزات متقدمة مثل تخزين البيانات وإعداد التقارير التلقائية. الميزانية هي أيضا أحد الاعتبارات الهامة. قد تكلف عدادات الطاقة الأساسية المحمولة بضعة آلاف يوان فقط ، في حين أن أجهزة القياس عالية الدقة يمكن أن تصل إلى عشرات الآلاف. يوصى بإعطاء الأولوية لدقة القياس والموثوقية ودعم ما بعد البيع في حدود الميزانية ، بدلاً من متابعة الأسعار المنخفضة. بالإضافة إلى ذلك ، تأكد من اختيار طراز متوافق مع موصلات الألياف الموجودة. خلاف ذلك ، قد تكون هناك حاجة إلى محولات إضافية.

خاتمة

عدادات الطاقة البصرية هي أدوات قياس لا غنى عنها في مجال الألياف البصرية. يساعد فهم مبادئها وأنواعها في اختيار النموذج الصحيح ، وضمان أداء الشبكة وكفاءة الصيانة.
