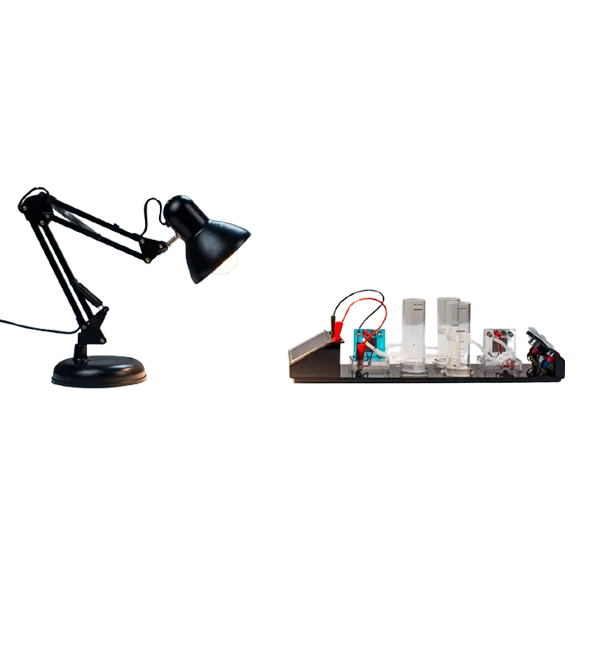

هذا الجهاز هو نموذج تعليمي شامل لنظام طاقة جديد ، يوضح بصريًا عملية تحويل الطاقة الكاملة من الطاقة الشمسية إلى الطاقة الكهربائية ، وإلى الطاقة الكيميائية ، والعودة إلى الطاقة الكهربائية. في جوهرها ، فإنه يستخدم تكنولوجيا خلايا وقود الهيدروجين والأكسجين ، باستخدام كميات ضئيلة من الهيدروجين والأكسجين للعرض التوضيحي. يوفر خيارين لتحميل الإخراج (مروحة وقاد) لمراقبة تأثير تحويل الطاقة.
يدعم النظام أجهزة استشعار PASCO الاختيارية للتجارب الرقمية ، مما يتيح التحليل الكمي لكفاءة الألواح الشمسية ، والكهربائي ، وخلية الوقود.
عرض كامل للتحويل بين الطاقة الشمسية-الطاقة الكهربائية-الطاقة الكيميائية-الطاقة الكهربائية.
جمع الهيدروجين والأكسجين في وقت واحد.

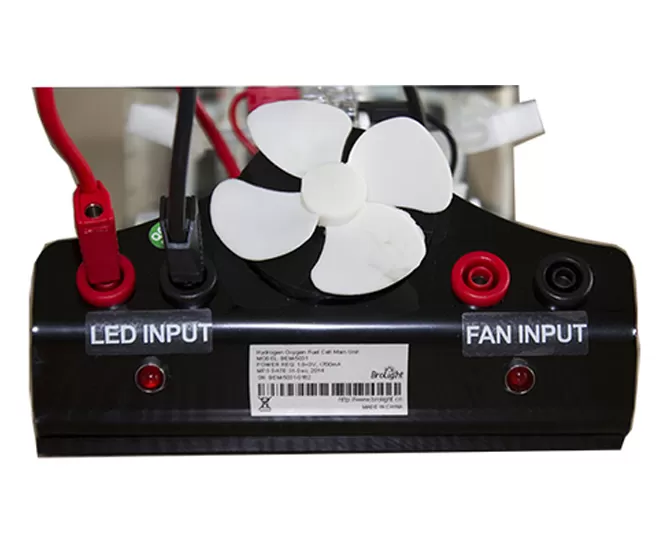

طريقتان لعرض خرج الطاقة: مروحة/ليد.

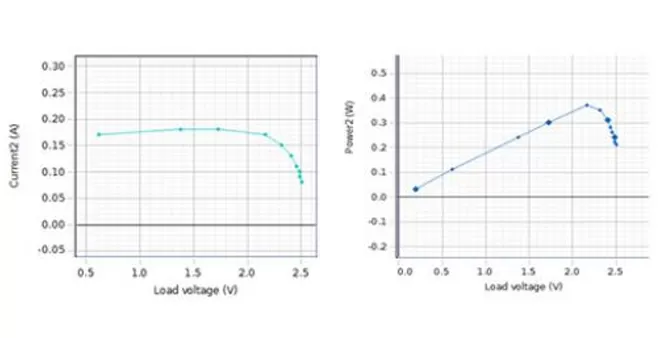

خصائص الجهد الحالي ومميزة الجهد الكهربائي للخلايا الشمسية.
مطابقة نقطة الطاقة القصوى للألواح الخلوية الشمسية.

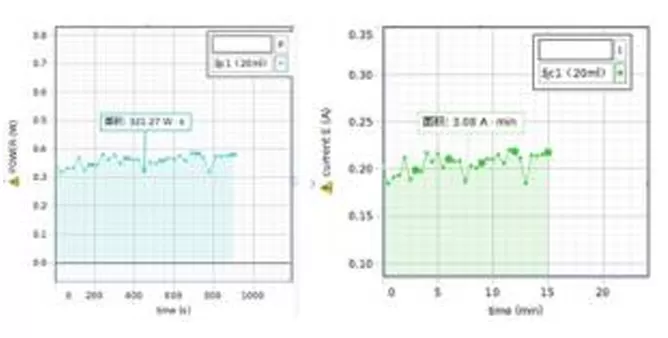

كفاءة التحليل الكهربائي لوحدات التحليل الكهربائي.

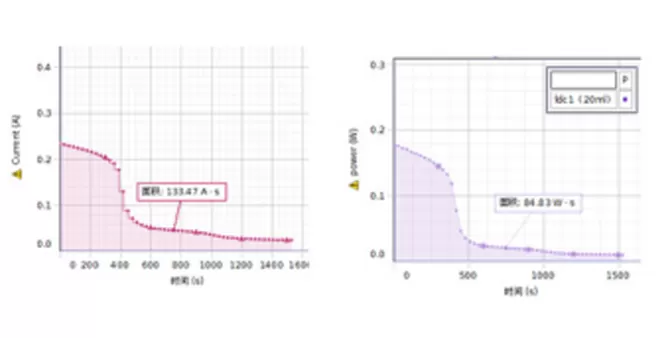

كفاءة تفاعل خلايا الوقود.
لا. | اسم جزء | المعلمة الرئيسية |
1 | وحدة كهربية لغشاء تبادل البروتون | جهد الدخل: ، V إلى 3V DC ؛ تيار الإدخال: 700mA |
2 | وحدة وقود غشاء تبادل البروتون | جهد الخرج: ، V DC |
3 | وحدة قاعدة (مع لوح شمسي وتحميل) | 1. الألواح الشمسية: الجهد: ، V ؛ التيار: 300mA 2. محرك صغير: جهد التشغيل: ، 1V DC |
4 | زاوية قابلة للتعديل الذراع الطويلة مصدر الضوء | الطاقة: ew W |
لا. | اسم جزء | نموذج | الكمية. |
1 | وحدة كهربية لغشاء تبادل البروتون | BC-201012 | 1 |
2 | وحدة وقود غشاء تبادل البروتون | BC-201013 | 1 |
3 | وحدة قاعدة (مع لوح شمسي وتحميل) | BC-201014 | 1 |
4 | خزان مياه | BC-121141 | 1 |
5 | أنابيب تخزين غاز الهيدروجين/الأكسجين | BC-201016 | 2 |
6 | شفرة المروحة | BC-124058 | 1 |
7 | مشبك أنابيب بلاستيك | BC-124055 | 8 |
8 | خرطوم سيليكون بقطر داخلي 3 ، | BC-124054 | 8 |
9 | كابل توصيل ، مقبس موزة ، 20 ، أحمر | BC-104085 | 2 |
10 | كابل توصيل ، مقبس موزة ، 20 ، أسود | BC-104086 | 2 |
11 | زاوية قابلة للتعديل الذراع الطويلة مصدر الضوء | SEM-5406 | 1 |
