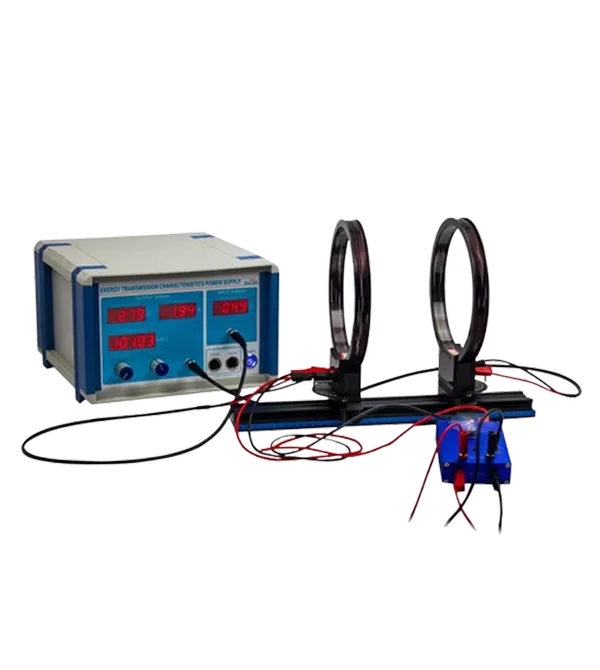

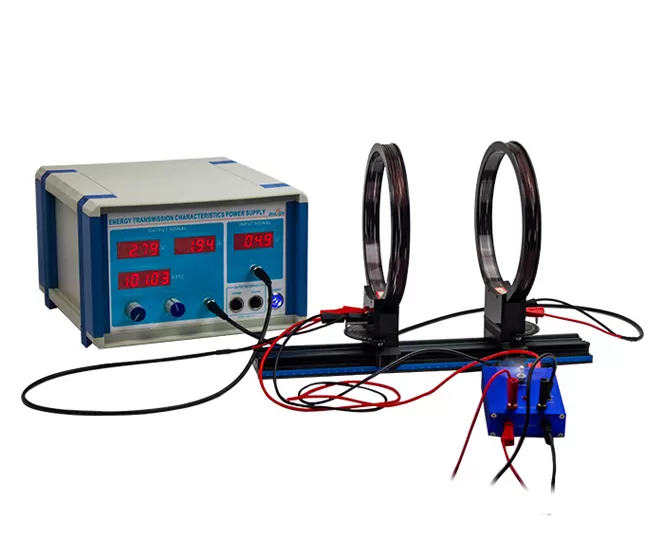

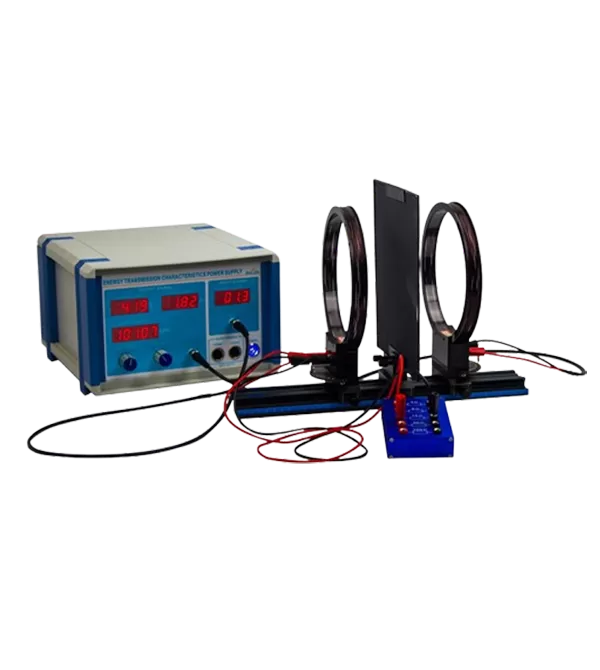

يستخدم نقل الطاقة اللاسلكي الرنانة الرنين لتحقيق كفاءة أعلى من الاقتران الحثي ولا يتأثر بالعقبات غير المغناطيسية. يمكن تحسين الكفاءة عن طريق ضبط حجم الملف أو العدد أو التردد. يشمل هذا الجهاز ملفات الإرسال والاستقبال ، والأحمال المختلفة (المقاومات ، المصابيح ، المراوح) ، والوسائط (شبكة سلكية ، لوحة الألومنيوم). مع دوران لفائف ± 90 درجة ، فإنه يتيح تجارب مرنة وبديهية تساعد المتعلمين على فهم سلوك المجال الكهرومغناطيسي في الوسائط المختلفة.
تصميم مبسط مع ملفات إرسال واستقبال فقط لفهم المبدأ المباشر والتشغيل سهل الاستخدام.
خيارات تحميل متعددة: مقاومات (5Ω ، 20Ω ، 50Ω ، 75Ω ، 100Ω) ، LED ، وتسمح بالمروحة بالملاحظة البصرية لتغيرات سطوع الصمام أو اختلافات سرعة المروحة.

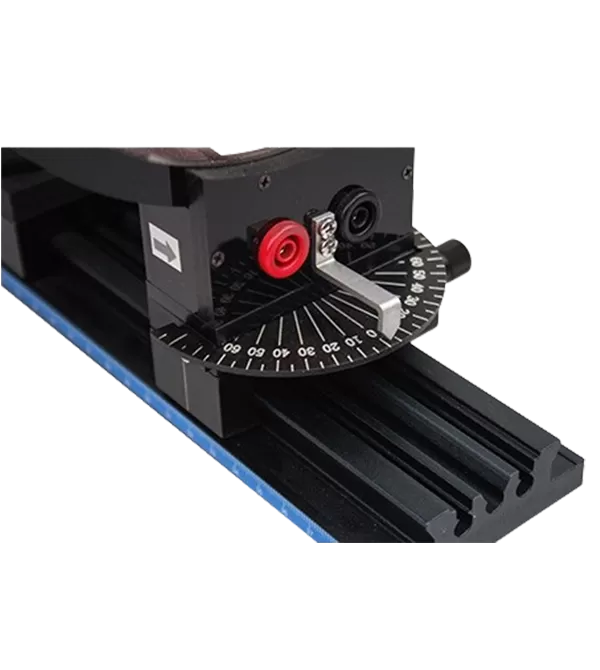

ملفات دوارة مع مناقل ° ، تمكن من تعديل ± 90 درجة لتوسيع النطاق التجريبي وتعزيز التعلم العملي.

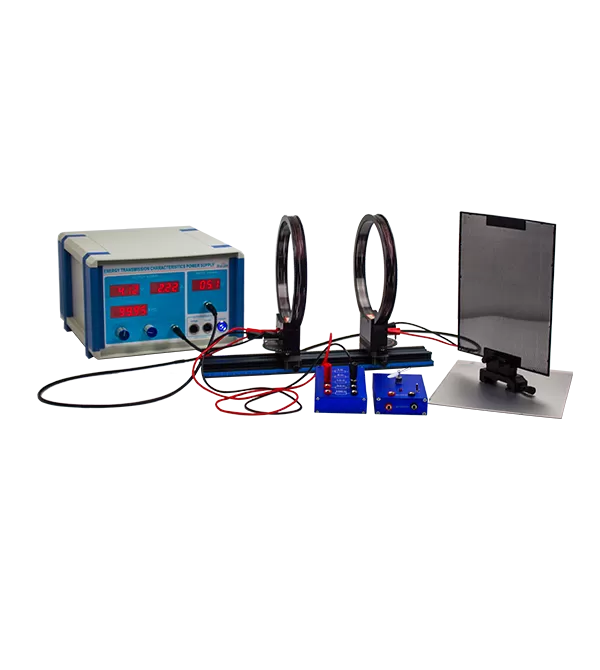

يشمل أنواع وسائط متعددة (شبكة سلكية ، لوحة ألومنيوم ، أكريليك) لمقارنة واضحة لكفاءة نقل الطاقة في ظل ظروف مختلفة.

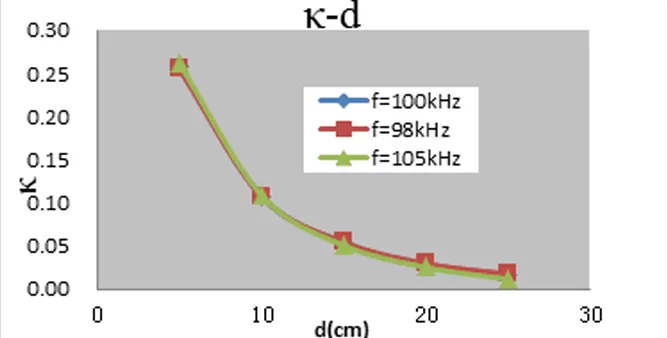

قياس معامل الحث المتبادل ومعامل الاقتران مقابل مسافة الملف.

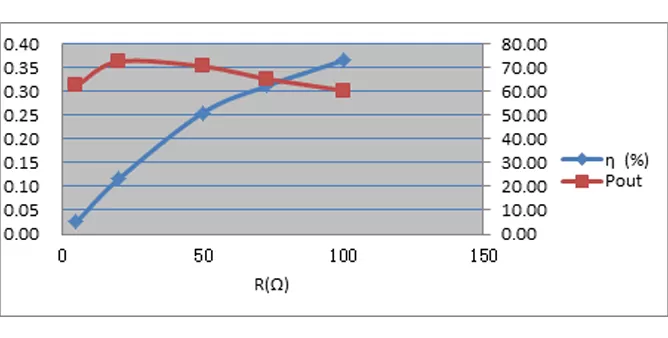

قياس كفاءة الإرسال مقابل مقاومة الحمل.

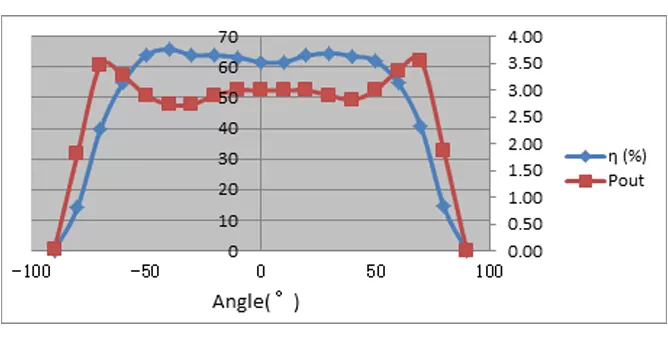

قياس كفاءة الإرسال مقابل زاوية الملف.

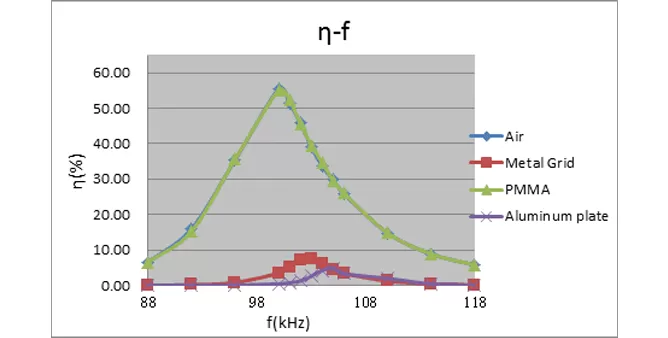

قياس التردد مقابل كفاءة الإرسال عبر الوسائط المختلفة.
لا. | أجزاء | المعلمات الرئيسية |
1 | فاحص نقل الطاقة | إشارة الخرج: 0-5 Vpp ؛ إشارة الإدخال: 0-50 Vpp |
2 | مجموعة لفائف الرنانة | زاوية الدوران: ± 90 درجة |
3 | المسار | الطول: من من من |
4 | مروحة وحدة تجريبية ليد | يدعم أوضاع العرض التوضيحي للمروحة و LED |
5 | مجموعة وسائط | يتضمن حامل وسائط و 3 أنواع من الوسائط |
6 | وحدة تحميل المقاومة | يتضمن خمسة أحمال مقاومة مختلفة |
لا. | أجزاء | نموذج | الكمية. |
1 | فاحص نقل الطاقة | BEM-5713 | 1 |
2 | مجموعة لفائف الرنانة | BEM-5043 | 1 |
3 | المسار | BEM-5201-04 | 1 |
4 | مروحة وحدة تجريبية ليد | BEM-5044 | 1 |
5 | مجموعة وسائط | BEM-5225 | 1 |
6 | وحدة تحميل المقاومة | BEM-5045 | 1 |
7 | كابل قابس BNC إلى الموز | BC-105192 | 2 |
8 | كابل الطاقة | BC-105075 | 1 |
9 | مجموعة أسلاك التوصيل | BEM-5046 | 2 |
