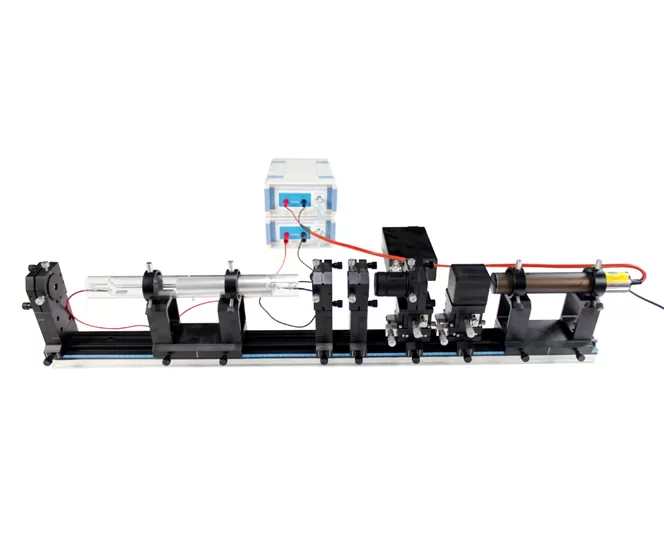

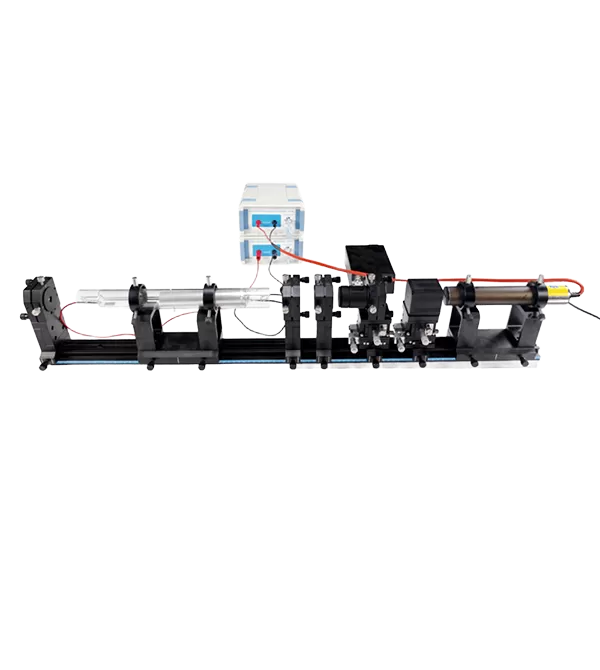

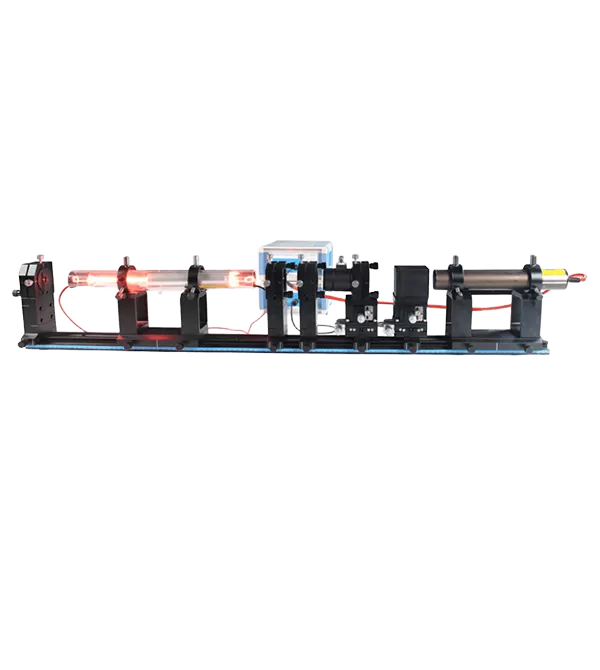

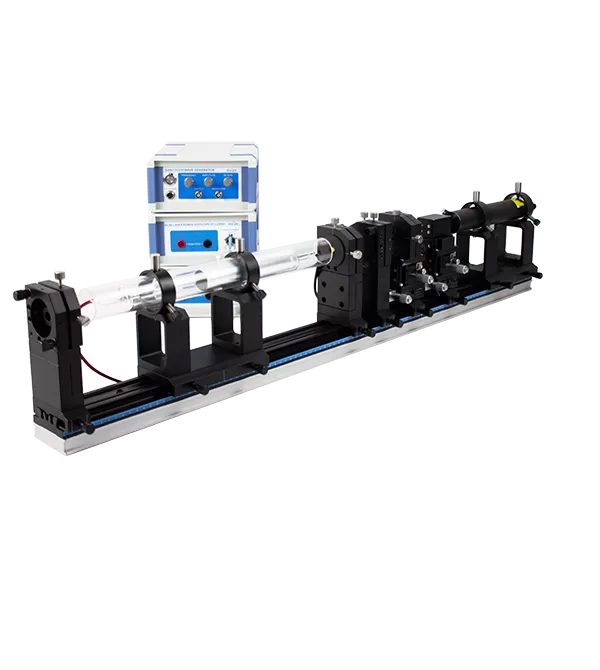

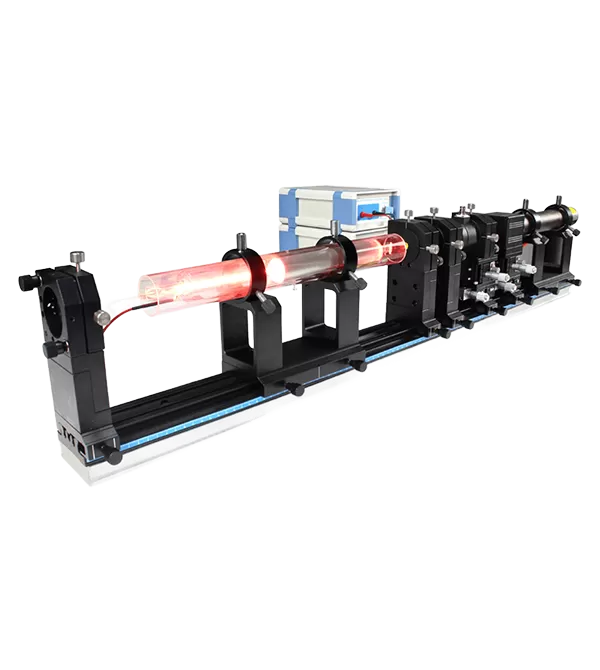

يعتمد هذا الجهاز التجريبي بنية مسار بصري تجويف مفتوح بالكامل ، مما يساعد الطلاب على فهم التركيب الأساسي لليزر. تم تجهيز أنبوب الليزر الأساسي بأنبوب واقي وطرفيات مدمجة داخليًا لتعزيز السلامة التشغيلية. مسارات من الدرجة الصناعية ، تركيبات قابلة للتعديل ، ومسار بصري محسن يبسط محاذاة الرنان ويضمن ثباتًا بصريًا ممتازًا.
تصميم تجويف مفتوح بالكامل يسهل فهم هيكل الليزر ومكوناته.
أنبوب واقي فوق أنبوب الليزر الأساسي والمحطات الموضوعة داخليًا يحسن السلامة أثناء الاستخدام.
مسارات من الدرجة الصناعية وحوامل قابلة للتعديل ، مقترنة بمسار بصري محسن ، تخفف من ضبط الرنان وتضمن محاذاة شعاع ثابت.
يتضمن أنبوب الليزر نوافذ Brewster لإخراج الليزر المستقطب خطياً.
فهم بنية الليزر ومحاذاة الرنان.

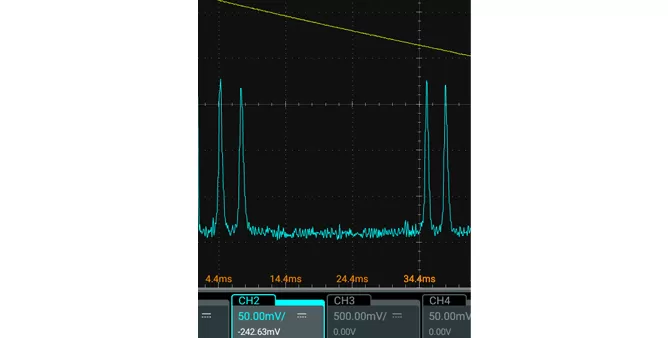

قياس وتحليل أوضاع الليزر الطولية.
تحقق من استقطاب الليزر.
لا. | أجزاء | المعلمات الرئيسية |
1 | المسار | طول مقوى |
2 | قاعدة تثبيت | عرض 30 ks |
3 | مراحل الحركة | Φ45 مم ، تعديل 2D |
4 | مرآة مقعرة | R = ائي |
5 | مرآة مستوية | ص = ∞ |
7 | نظارات السلامة بالليزر | سيدان نانومتر ، OD3 |
8 | PSU ليزر طيار | سيج V, 5 مللي امبير |
9 | جهاز الليزر الأساسي PSU | V, 8 مللي امبير |
لا. | أجزاء | نموذج | الكمية. |
1 | المسار | BEM-5201-10 | 1 |
2 | قاعدة تثبيت | BEM-5204-30 | 5 |
3 | تركيب بصري حركي دقيق ، ثنائي الأبعاد | BEM-5203 | 4 |
4 | مرآة مقعرة | BEM-5406 | 1 |
5 | مرآة مستوية | BEM-5407 | 1 |
6 | الحجاب الحاجز ، Φ5 | BEM-5221-05 | 1 |
7 | مقياس تداخل المسح البؤري | L100005 | 1 |
8 | نظارات السلامة بالليزر | BEM-5801 | 1 |
9 | مولد موجة سن المنشار | BEM-5020 | 1 |
10 | تجميع فوتوديكتور | BEM-5408 | 1 |
11 | PSU ليزر طيار | BEM-5018 | 1 |
12 | جهاز الليزر الأساسي PSU | BEM-5019 | 1 |
13 | جهاز تثبيت بالليزر | BEM-5212 | 2 |
14 | مستقطب | BEM-5404 | 1 |
15 | ليزر أساسي (مع أنبوب واقي) | BC-115006 | 1 |
16 | ليزر طيار | BC-115007 | 1 |
17 | حلقة محول مستقطب | BC-121059 | 1 |
18 | كابل توصيل 4 أسلاك | BC-135014 | 1 |
19 | كابل BNG | BC-105076 | 2 |
20 | سلك كهرباء | BC-105075 | 3 |
21 | مرحلة الحركة الخطية>/ع> | M020005T1 | 2 |
برنامج وحدة تحكم تداخل المسح الضوئي
