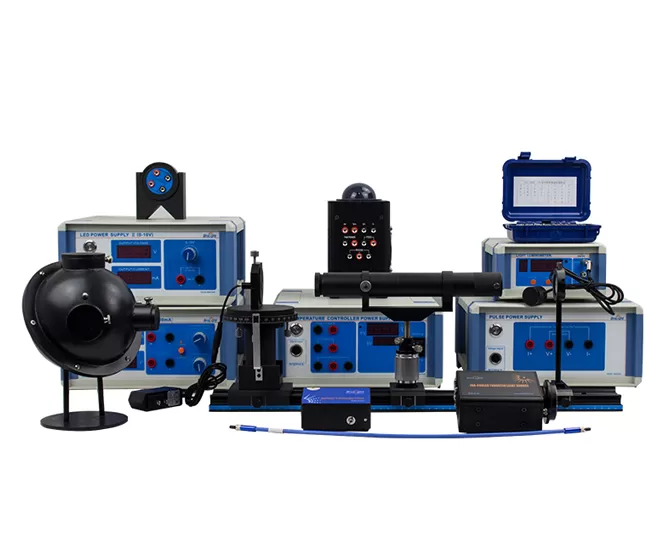

الأجزاء المستخدمة في تجربة LED الشاملة ، مثل مصدر الطاقة المثبط للجهد ، ومصدر التيار المستمر ، ومقياس الإضاءة ، ومقياس دمج المجال ، ومقياس الطيف ، وصندوق تجربة التحكم في درجة الحرارة ، كلها وضعت بالاشتراك مع الشركات المهنية قياس الصمام. يحافظ النظام على دقة وموثوقية عالية مع تغطية الخصائص البصرية والكهربائية والكروماتية والحرارية للمصاعد. مع التصميم المعياري ، والبرامج المتوافقة ، ومبادئ الاختبار التي تلتزم بالمعايير الدولية ، فإنه يوفر عملية بديهية تساعد الطلاب على تعميق فهمهم النظري.
منهج شامل:يغطي الخصائص الأساسية الأربعة للمصابيح: الضوء والكهرباء واللون والحرارة.
تصميم وحدات:يتميز بوحدات تجربة مستقلة وداعمة مع أقسام وظيفية واضحة لسهولة الفهم.
التصميم الموجه للتعليم:يشمل برامج وأجهزة كاملة المواصفات مصممة للمعايير التعليمية ، وتعزيز الفهم المنطقي والتعلم النظري.
اختبار موحد:يتبع بدقة المعايير الدولية الموثوقة للمعلمات مثل شدة الضوء (معيار CIE) والتدفق المضيء (طريقة المجال المتكامل).
Volt-amper تجربة اختبار مميزة.
تجربة العلاقة بين شدة الضوء والتيار.
تجربة العلاقة بين التدفق الضوئي والتيار.
تجربة قياس خصائص التوزيع المكاني للضوء الناتج أدى.
تجربة قياس المعلمات اللونية من المصابيح المختلفة.
تجربة قياس معامل VT (تموج) لإمدادات الطاقة النبضية.
تجربة قياس معامل K.
تجربة قياس درجة حرارة الوصلة والمقاومة الحرارية.
لا. | اسم جزء | المعلمة الرئيسية |
1 | مصدر طاقة LED I (مصدر تيار مستمر) | إطار الجهد 0 ~ 50/500mA مدخل V ، نطاق الجهد 0-10V |
2 | مصدر طاقة ليد 2 (مصدر جهد ثابت) | مخرج بجهد V/1500 V ، 0 ~ 10V ؛ النطاق الحالي 0 - 0.1A |
3 | مزود طاقة نبضية (قابل للبرمجة) | خرج تيار صغير يتراوح من 0 إلى 50 مللي عام ؛ خرج تيار كبير يتراوح من 50 إلى mA. |
4 | مصدر طاقة للتحكم في درجة الحرارة | نطاق التسخين: 0-، ℃ |
5 | مقياس الإضاءة مع كاشف | قيم الإضاءة والتدفق المضيء القابلة للقياس ، نطاق الإضاءة: LX إلى LX LX ؛ نطاق التدفق المضيء: LM إلى LM; |
6 | مزود طاقة RGB (مصدر تيار ثابت) | الإخراج الحالي ثلاث مراحل |
7 | مطياف الألياف | نطاق الطول الموجي: 350-1050nm ، دقة 2 نانومتر |
8 | مروحة تبريد مصدر ضوء التنغستن | مدى الطول الموجي: 10000 نانومتر طريقة التبريد: مروحة |
9 | نظام التحكم في درجة الحرارة | نطاق التدفئة 0 ~ ، ℃ |
10 | دمج المجال | المجال دمج الإشعاع |
11 | الصمام لاعبا اساسيا وحامل | 50 ضياء |
لا. | اسم جزء | نموذج | الكمية. |
1 | مصدر طاقة LED I (مصدر تيار مستمر) | BEM-5036 | 1 |
2 | مصدر طاقة LED I (مصدر جهد ثابت) | BEM-5035 | 1 |
3 | مزود طاقة نبضية (قابل للبرمجة) | BEM-5037 | 1 |
4 | مصدر طاقة للتحكم في درجة الحرارة | BEM-5038 | 1 |
5 | مقياس الإضاءة مع كاشف | BEM-5409 | 1 |
6 | مطياف الألياف | بيم-من-06 | 1 |
7 | مروحة تبريد مصدر ضوء التنغستن | بيم-من | 1 |
8 | نظام التحكم في درجة الحرارة | BEM-5040A | 1 |
9 | دمج المجال | BEM-5216-15003 | 1 |
10 | الصمام لاعبا اساسيا وحامل | BEM-5217 | 1 |
11 | منصة تعديل لمصدر الضوء | BEM-5214 | 1 |
12 | أنبوب فتحة مع حامل | BEM-5215 | 1 |
13 | فتحة | BEM-5221-03 | 1 |
14 | شاشة عرض | BEM-5410 | 1 |
15 | المسار | BEM-5201-06 | 1 |
16 | الناقل | BEM-5204-50 | 1 |
17 | حامل آخر قابل للتعديل | BEM-5205-25 | 1 |
18 | ملصق | BEM-5209-09 | 1 |
19 | ألياف الكوارتز | من من من من | 1 |
20 | وحدة ليزر مع تثبيت | BEM-5047 | 1 |
21 | عينات اختبار الصمام مع حالة التخزين | BEM-5048 | 1 |
22 | كابل الطاقة | BC-105075 | 4 |
23 | كابل بيانات USB | BC-105080 | 2 |
24 | كابل موصل قابس موزي 4 ، أحمر | BC-105084 | 6 |
| 25 | 4 ، كابل موصل قابس الموز ، أسود | BC-105083 | 6 |
1. تجربة التحويل الكهربائية والكهربائية البصرية
2. قياس المعلمات اللونية من المصابيح المختلفة
3. تجربة التوزيع المكاني الخفيف (منحنى توزيع الضوء)
المنحنى يظهر التباين في المتوسط
شدة الضوء في الفضاء أحادي الأبعاد مع التيار
توزيع الضوء المكاني ثنائي الأبعاد
منحنى (توزيع الضوء)
4.التحقيق في العلاقة بين التيار ، تدفق مضيئة وكفاءة مضيئة
المنحنى الذي يوضح العلاقة بين التيار والتدفق المضيء
المنحنى الذي يوضح العلاقة بين الكفاءة الحالية والإضاءة
6. تجربة اختبار الخصائص الحرارية
يتم استخدام هذه الوحدة لقياس وحساب معامل K ، والمقاومة الحرارية ، ودرجة حرارة تقاطع المصابيح. يتضمن الإعداد التجريبي نظام التحكم في درجة الحرارة ، وإمدادات الطاقة للتحكم في درجة الحرارة ، وإمدادات الطاقة النبضية. بعد بدء التجربة ، يمكن عرض منحنى الجهد والوقت في الوقت الفعلي على واجهة البرنامج ، مما يسمح بتحليل درجة حرارة الوصلة والمقاومة الحرارية عند حالة الاستقرار.
اختبار معامل K الحالي الصغير
