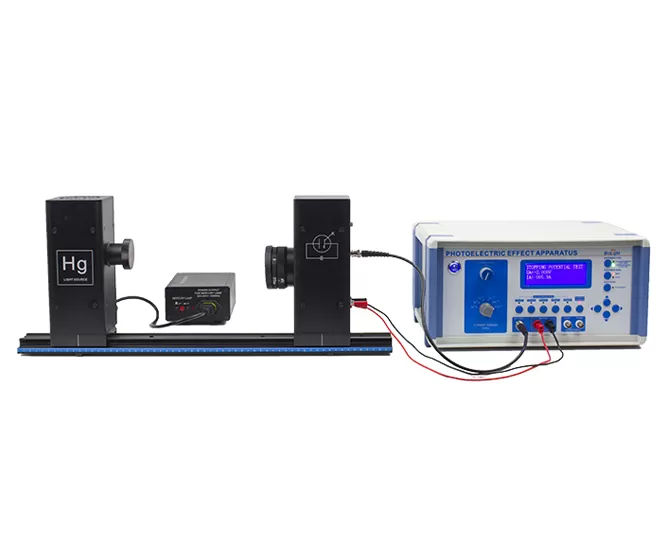

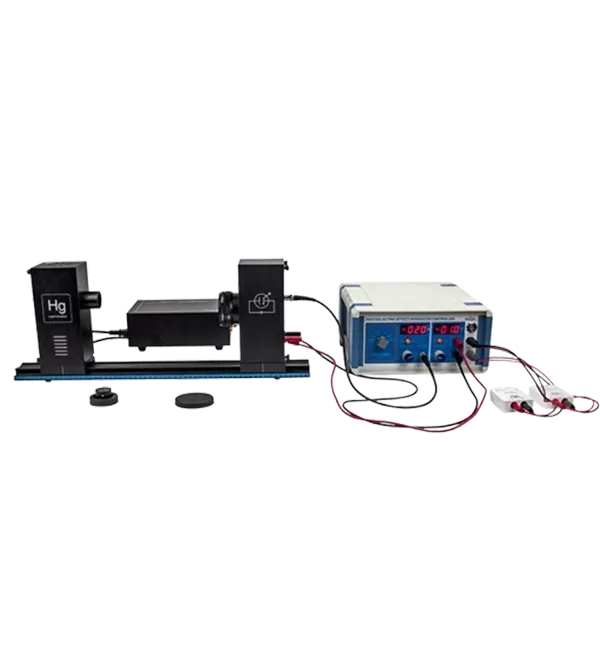

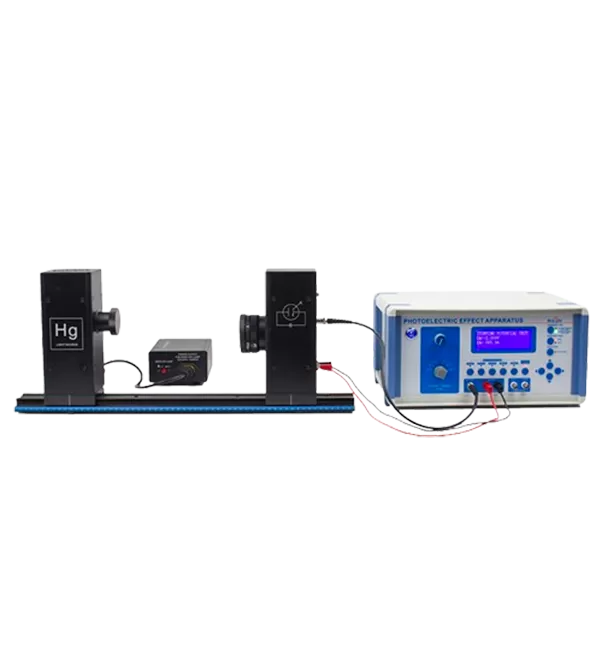

يستخدم هذا الجهاز مصباح زئبقي لتوليد شعاع أحادي اللون ضيق النطاق ، ثابت الحجم عبر مرشح ممر عرض وفتحة. هذا الشعاع يشع الأنبوب الضوئي ، يولد تيارًا كهربائيًا يتم اكتشافه بواسطة مضخم تيار ميكروكرنت. إنه يتيح دراسة كيفية تفاعل الطول الموجي للضوء وحجم الفتحة وكثافتها ، والتحقق من نظرية التأثير الكهروضوئي لأينشتاين. يدعم جمع البيانات القراءة اليدوية من العدادات والاستحواذ الآلي من خلال واجهة PASCO الشاملة مع برنامج Capstone. بالنظر إلى الحاجة إلى بيانات واسعة عبر الأطوال الموجية والفتحات ، يوصى بشدة بهذا الحل. يحتفظ الجهاز نفسه بخطأ تجريبي أقل من ، حتى بالطرق التقليدية.
تصميم متكامل: يجمع بين عجلة التصفية والفتحات في وحدة واحدة ، مما يبسط إدارة المكونات التجريبية.
أطوال موجية نقية: تستخدم تقنية مرشح النطاق الضيق لضمان أطوال موجية طيفية نقية.
إعداد مستقر وقابل للتعديل: يستخدم مسارًا بصريًا للتركيب المستقر للأنبوب الضوئي ولمصباح الزئبق ، مما يوفر نطاقًا أكبر لتعديل المسافة.
التوافق الرقمي: متوافق مع المنصة التجريبية للعلوم الرقمية PASCO.

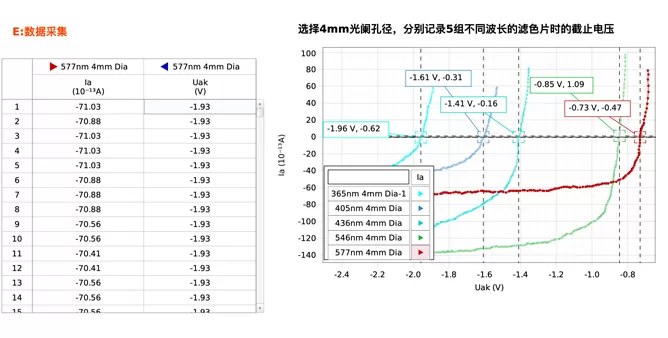

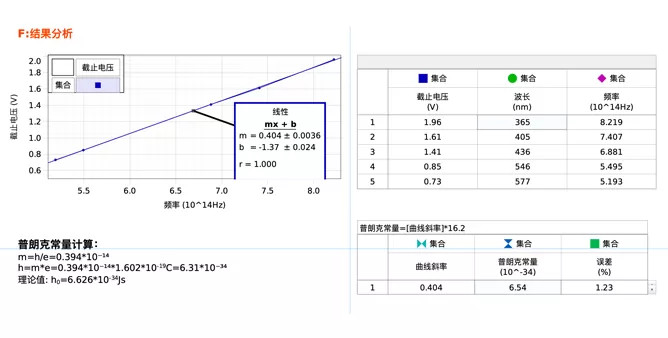

تحديد ثابت بلانك h عن طريق قياس جهد التوقف للأنبوب الضوئي تحت الإضاءة بأطوال موجية مختلفة.

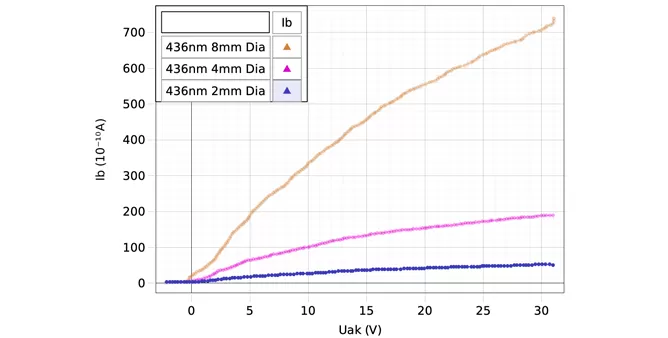

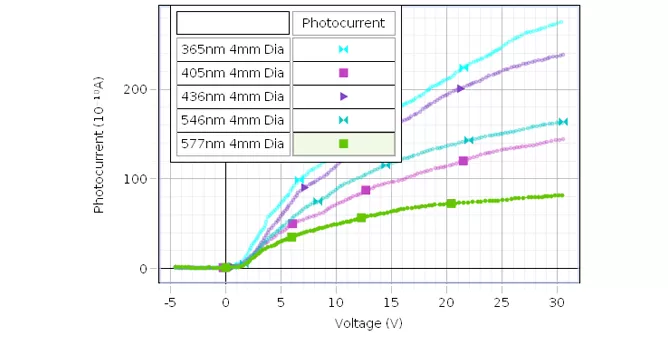

تحقق من خصائص الجهد الحالي (من الأنبوب الضوئي عن طريق تغيير المرشحات أو أحجام الفتحة.
لا. | أجزاء | المعلمات الرئيسية |
1 | مصدر مصباح الزئبق | 50 وات |
2 | المسار العام ، ل = 2.8 | الطول: من من من |
3 | مربع فوتوتوب مع مجموعة فلتر | فلاتر تمرير النطاق الترددي البصري: من من من من من من ؟ ؟ ؟ ؟ ؟ ؟ ؟ ؟ فتحات: 2 ، 4 ، 8 أنبوب ضوئي: مدى الاستجابة الطيفية |
4 | مصدر طاقة مصباح الزئبق | المدخلات:-من من من من ؟ ؟ VAC/من ؟ VAC ، من الخرج: من ؟ ؟ VAC ، 50 W |
5 | جهاز تجربة التأثير الكهروضوئي | خرج الجهد:-، 0 VDC / -47-30 VDC النطاق الحالي: 10 من من من من من من من ومن ومن ومن ومن ثم |
لا. | أجزاء | نموذج | الكمية. |
1 | مصدر مصباح الزئبق | BEM-5005 | 1 |
2 | المسار العام ، ay ay | BEM-5201-06 | 1 |
3 | مربع فوتوتوب مع مجموعة فلتر | BEM-5006 | 1 |
4 | مصدر طاقة مصباح الزئبق | BEM-5007 | 1 |
5 | جهاز تجربة التأثير الكهروضوئي | BEM-5710 | 1 |
10 | سلك كهرباء | BC-105075 | 3 |
11 | توصيل رصاص ، 4 مقابس موزة مغلفة سوداء ، | BC-105073 | 1 |
12 | توصيل رصاص ، 4 مقابس موزة مغلفة بالأحمر ، | BC-105074 | 1 |
13 | كابل BNG | BC-105076 | 1 |
14 | كابل اتصالات (8 مسامير) | BC-105077 | 2 |
برنامج اكتساب البيانات Capstone
مستشعر الجهد اللاسلكي [2 وحدة مطلوبة]
