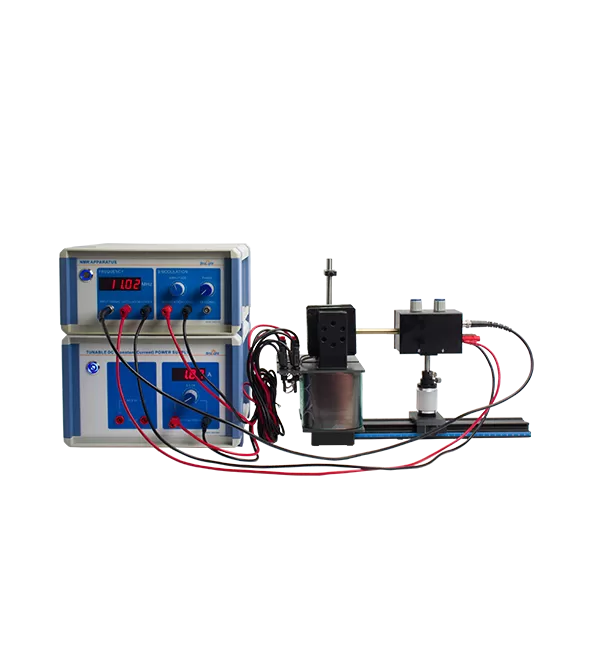

تجربة الرنين المغناطيسي النووي (NMR) هو مكون أساسي من دورات مختبر الفيزياء الحديثة في الجامعات لطلاب العلوم والهندسة. لديها تصميم مفتوح للمراقبة المباشرة للمكونات الرئيسية مثل ملف الكشف ، ملف الاجتياح ، ملف الإثارة ، ووضع العينة داخل المجال المغناطيسي. يقترن بمنظار الذبذبات الذي يقدمه المستخدم ، وهو يسمح بمراقبة ظاهرة NMR من خلال طريقة الاجتياح الميداني وقياس ترددات الرنين ، مما يجعلها مناسبة لتجارب الفيزياء الحديثة الأساسية في التعليم العالي.
عينات قابلة للتبديل: تدعم الاستبدال المجاني للعينات التجريبية. بالإضافة إلى العينات المقدمة ، يمكن للمستخدمين إجراء قياسات باستخدام العينات المعدة الخاصة بهم.
مغناطيس كهربائي قابل للضبط: يستخدم مغناطيس كهربائي لتوفير المجال المغناطيسي الرئيسي ، مما يسمح بتعديل مجاني لقوة المجال. مقارنة بالمغناطيس الدائم ، يتيح ذلك قياس مجموعات بيانات متعددة عند نقاط قوة الحقول المختلفة ، وزيادة النطاق التجريبي وتعزيز دقة النتائج.
وضع عينة قابل للتعديل: يتم تأمين المكونات باستخدام قضيب بصري وملصق قابل للتعديل ، مما يتيح تحديد المواقع ثنائي الأبعاد للعناصر داخل المجال المغناطيسي.
قياس ميداني مريح: يتضمن مشبك مسبار مقياس تسلاميتر لقياس المجال المغناطيسي بشكل مريح.
هيكل مفتوح: التصميم المفتوح يسهل الملاحظة البديهية لملف الكشف ، ولفة الاجتياح ، ولفة الإثارة ، ودور العينة وموقعها داخل الحقل.
الحصول على بيانات مرنة: يمكن الحصول على إشارات الرنين وعرضها باستخدام منظار ذبذبات اختياري أو واجهة تجريبية علمية رقمية اختيارية.

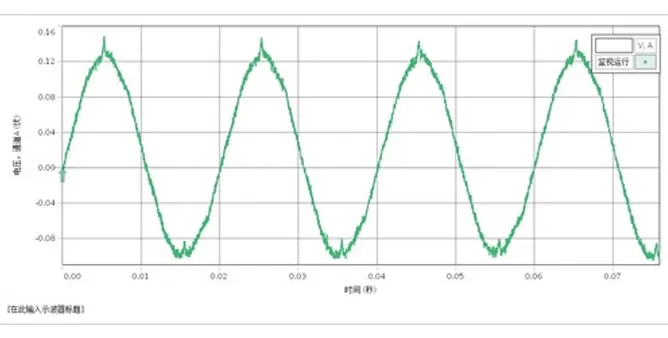

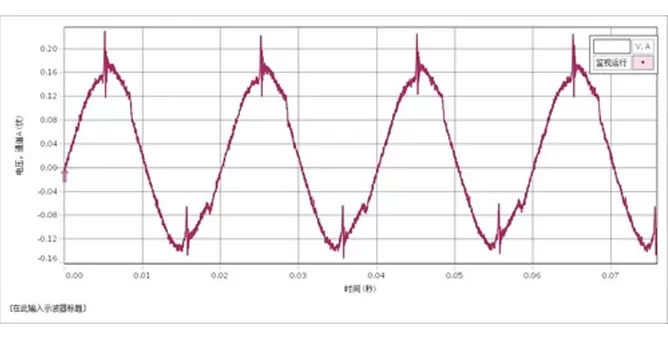

مراقبة ظاهرة NMR لنوى الهيدروجين في عينات سائلة ونوى الفلور في عينات صلبة.
حساب عوامل g لنوى الهيدروجين والفلور.
لا. | أجزاء | المعلمات الرئيسية |
1 | مصدر طاقة قابل للضبط بالتيار المستمر (تيار ثابت) | الإخراج الحالي: 0-3.5A العاصمة ؛ خرج الجهد: 1.3 V AC |
2 | الوحدة الرئيسية لتجربة NMR | نطاق تردد الإدخال: 1-20 ميجا هرتز |
3 | وحدة الكشف NMR | نطاق تردد الخرج: ≤ 20 ميجا هرتز |
4 | مجموعة عينات NMR | تشمل عينة PTFE ، عينة المياه (hquish ، fish nuclei) |
5 | ملف كهرومغناطيسي على شكل حرف U | CD المنعطفات ، تشمل ملفات الاجتياح |
لا. | أجزاء | نموذج | الكمية. |
1 | مصدر طاقة قابل للضبط بالتيار المستمر (تيار ثابت) | BEM-5003 | 1 |
2 | الوحدة الرئيسية لتجربة NMR | BEM-5704 | 1 |
3 | وحدة الكشف NMR | BEM-5021 | 1 |
4 | مجموعة عينات NMR | BC-150001 | 1 |
5 | ملف مجال كهرومغناطيسي على شكل حرف U | BEM-5023 | 1 |
6 | المسار ، ل = 100 | BEM-5201-03 | 1 |
7 | الناقل ، ل = 50 | BEM-5204-50 | 1 |
8 | حامل الملصقات | BEM-5205-25 | 1 |
9 | ملصق ، ل = 90 + | BEM-5209-09 | 1 |
10 | سلك كهرباء | BC-105075 | 2 |
11 | كابل BNG | BC-105076 | 3 |
12 | توصيل رصاص ، 4 مقابس موزة مغلفة سوداء ، | BC-105073 | 4 |
13 | توصيل رصاص ، 4 مقابس موزة مغلفة بالأحمر ، | BC-105074 | 4 |
واجهة عالمية
برنامج اكتساب البيانات Capstone
دقة من من من من 0 إلى 0-mT ، دقة
