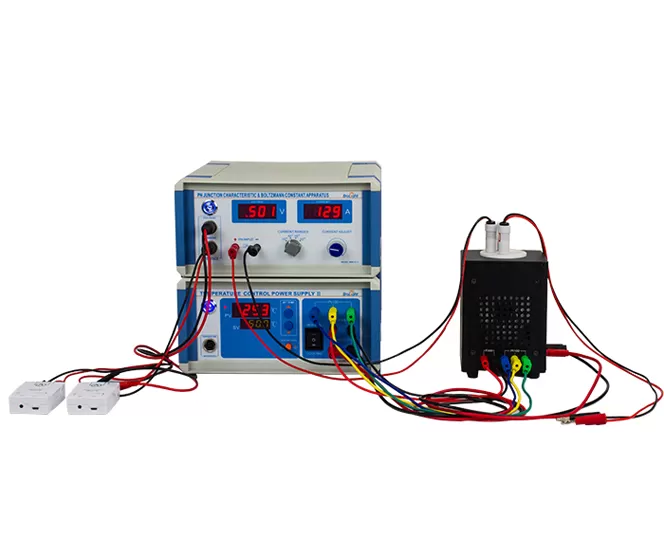

يتميز هذا الجهاز التجريبي بمصدر تيار صغير لتوفير التيار الأمامي لتقاطع PN ، مما يسمح بالقياس الدقيق لانخفاض الجهد الأمامي دون عدم استقرار القياسات المباشرة. وهو يتضمن جهاز للتحكم في درجة الحرارة للحصول على منحنيات مميزة للتيار الفولتي (،) عند درجات حرارة مختلفة ، مما يسهل دراسة العلاقات بين الجهد والتيار ودرجة الحرارة. وهذا يتيح تحديد ثابت بولتزمان ، والحساسية ، وفجوة النطاق من السيليكون. متوافق مع منصة باسكو للعلوم الرقمية ، فإنه يضمن التجريب الفعال والدقيق.
قياس ثابت دقيق من بولتزمان
مصدر التيار الصغير متعدد المدى (1nA-1mA) يتيح قياس الجهد الأمامي المستقر
التحكم في درجة الحرارة كفاءة
تسخين/تبريد قائم على أشباه الموصلات لتعديل درجة الحرارة بسرعة
تصميم مفتوح وقابلية للتوسعة
الرافعات العالمية تدعم أجهزة استشعار درجة الحرارة المختلفة للمرونة التجريبية
التجارب الرقمية (اختياري)
يتيح توافق منصة PASCO الحصول على البيانات وتحليلها في الوقت الفعلي

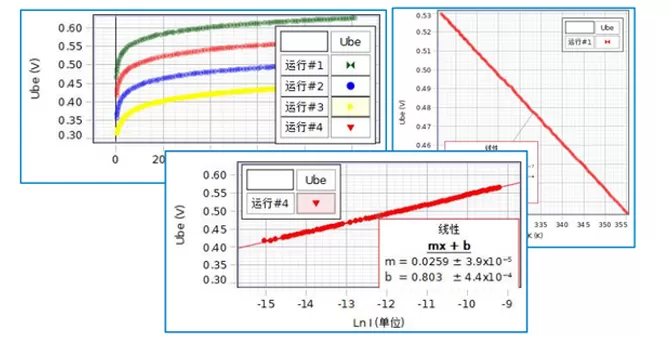

الحصول على المنحنيات المميزة لتقاطع PN (بجهد التيار الكهربائي) في درجات حرارة مختلفة.
تحقق من العلاقة بين جهد تقاطع PN والتيار ودرجة الحرارة.
تحديد ثابت بولتزمان (k) ، والحساسية (ق) ، وطاقة فجوة النطاق من السيليكون.
لا. | أجزاء | المعلمات الرئيسية |
1 | جهاز تجربة ثابتة PN تقاطع مميز & Boltzmann | التيار الجزئي: 4 نطاقات (10 من من من من من من ~ 10 ومن ومن ومن ومن ومن ثم); نطاق الإخراج: 2 غ-1 ما |
2 | وحدة تزويد الطاقة للتحكم في درجة الحرارة 2 | نطاق التحكم: المحيط ~ ~ ، درجة مئوية |
3 | وحدة تسخين تقاطع PN | نطاق التحكم: المحيط ~ ~ ، درجة مئوية |
4 | مجموعة مسبار عينة تقاطع PN | 2 أنواع من المسابير |
لا. | أجزاء | نموذج | الكمية. |
1 | جهاز تجربة ثابتة PN تقاطع مميز & Boltzmann | BEM-5714 | 1 |
2 | وحدة تزويد الطاقة للتحكم في درجة الحرارة 2 | BEM-5051 | 1 |
3 | مجموعة تسخين تقاطع PN | BEM-5052 | 1 |
4 | مجموعة مسبار عينة تقاطع PN | BEM-5053 | 1 |
5 | سلك كهرباء | BC-105075 | 2 |
6 | توصيل رصاص ، 4 مقابس موزة ، أزرق | BC-105281 | 1 |
7 | توصيل الرصاص ، 4 مقابس الموز ، أصفر | BC-105282 | 1 |
8 | توصيل رصاص ، 4 مقابس موزة ، أخضر | BC-105283 | 1 |
9 | توصيل رصاص ، 4 مقابس موزة مغلفة سوداء ، | BC-105073 | 1 |
10 | توصيل رصاص ، 4 مقابس موزة مغلفة بالأحمر ، | BC-105074 | 1 |
11 | كابل اتصال (8 دبوس) ، لتوصيل واجهة إلى الوحدة الرئيسية | BC-105077 | 2 |
برنامج اكتساب البيانات Capstone
مستشعر الجهد اللاسلكي [2 وحدة مطلوبة]
