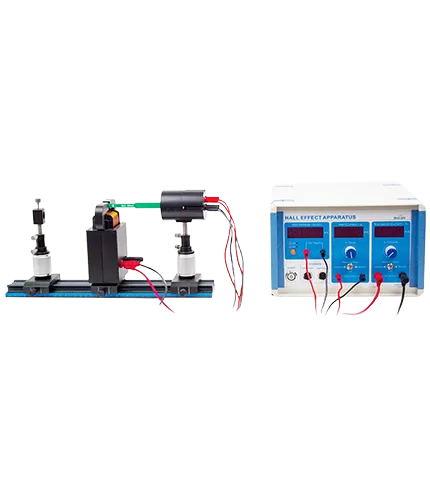

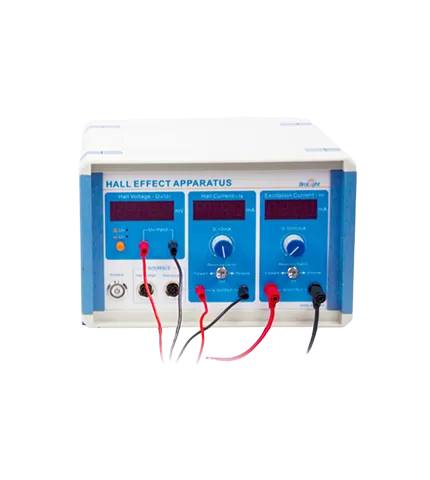

يحدث تأثير القاعة عندما يتم وضع موصل يحمل التيار عموديًا على المجال المغناطيسي ، مما يولد فرقًا محتملاً عرضيًا. لقد تطورت هذه الظاهرة التي اكتشفها إدوين هول في من طريقة لتوصيف مواد أشباه الموصلات إلى أساس لأجهزة الاستشعار المستخدمة على نطاق واسع في قياس الكمية غير الكهربائية والأتمتة ومعالجة المعلومات. يساعد هذا الجهاز التجريبي الطلاب على فهم مبادئ تأثير القاعة والمتطلبات المادية لمكونات القاعة. وهو متوافق مع منصة PASCO ، مما يتيح الحصول على بيانات الجهد في الوقت الفعلي لتحسين الكفاءة والدقة التجريبية.
مزود طاقة متكامل مع ثلاث مجموعات من واجهة المدخلات/المخرجات لجهد القاعة وتيار القاعة وتيار الإثارة.
عرض قابل للتبديل بين جهد القاعة VH و Vσ.
تيار القاعة والإثارة يمكن عكسه بسرعة.

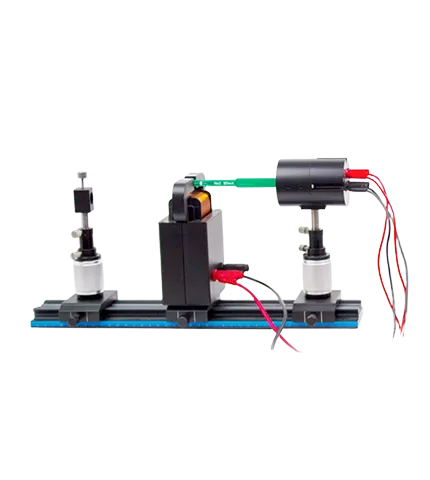

يتم تأمين مكون القاعة عبر سكة ضوئية وحامل آخر قابل للتعديل ، مما يسمح بتعديل ثنائي الأبعاد لمكون القاعة.
تتضمن واجهة الحصول على البيانات ، متوافقة مع المنصة التجريبية للعلوم الرقمية PASCO.

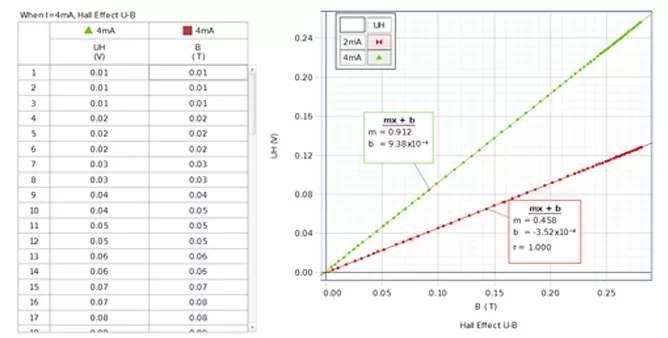

قياس العلاقة الوظيفية بين جهد القاعة وقوة المجال المغناطيسي ، وحساب معامل القاعة وحركة الناقل.

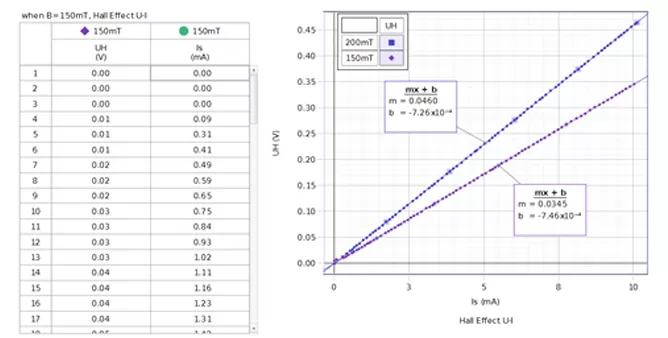

قياس العلاقة الوظيفية بين جهد القاعة وتيار القاعة ، وحساب معامل القاعة وتركيز الناقل.
قياس التوصيل الكهربائي لمكون القاعة.
تحديد نوع حاملات الشحن في مادة أشباه الموصلات.
قياس توزيع المجال المغناطيسي في الاتجاه الأفقي.
لا. | أجزاء | المعلمات |
1 | جهاز تجربة تأثير هول | 0 ~ 1000mA العاصمة ، 0-10.00mA العاصمة |
2 | ملف كهرومغناطيسي على شكل حرف U | مجال كهرومغناطيسي قابل للتعديل ، 0-75 طن |
3 | وحدة مسبار تأثير القاعة | تيار القاعة> 10mA |
لا. | أجزاء | نموذج | الكمية. |
1 | وحدة تجربة تأثير هول | BEM-5708A | 1 |
2 | ملف كهرومغناطيسي على شكل حرف U | BEM-5022 | 1 |
3 | وحدة مسبار تأثير القاعة | BEM-5028 | 1 |
4 | المسار العام ، ل = 2.8 | BEM-5201-04 | 1 |
5 | الناقل العام ، ث = 50 | BEM-5204-50 | 2 |
6 | حامل آخر قابل للتعديل | BEM-5205-25 | 2 |
7 | ملصق ، ل = 90 + | BEM-5209-09 | 2 |
8 | محول جهاز تسلاميتر | BC-121157 | 1 |
9 | سلك كهرباء | BC-105075 | 1 |
10 | 4 أو قابس موزة آمن يربط الرصاص ، أسود | BC-105073 | 1 |
11 | 4 أو قابس موزة آمن يربط الرصاص ، أحمر | BC-105074 | 1 |
12 | 2 أو قابس موزة آمن يربط الرصاص ، أحمر | BC-104087 | 2 |
13 | 2 أو قابس موزة آمن يربط الرصاص ، أسود | BC-104088 | 2 |
14 | كابل اتصالات (8 دبوس) ، لتوصيل واجهة إلى جهاز تأثير القاعة | BC-105077 | 2 |
برنامج اكتساب البيانات Capstone
مجس جهد لاسلكي
مستشعر المجال المغناطيسي اللاسلكي 3 محاور
دقة من من من من 0 إلى 0-mT ، دقة
