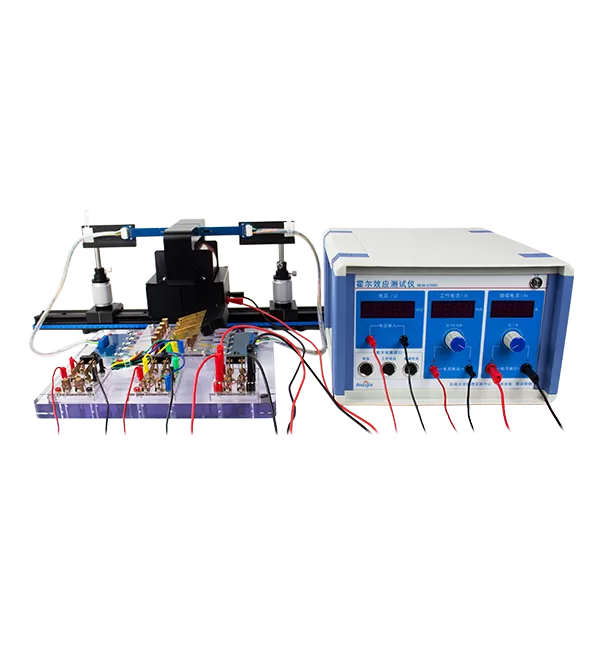

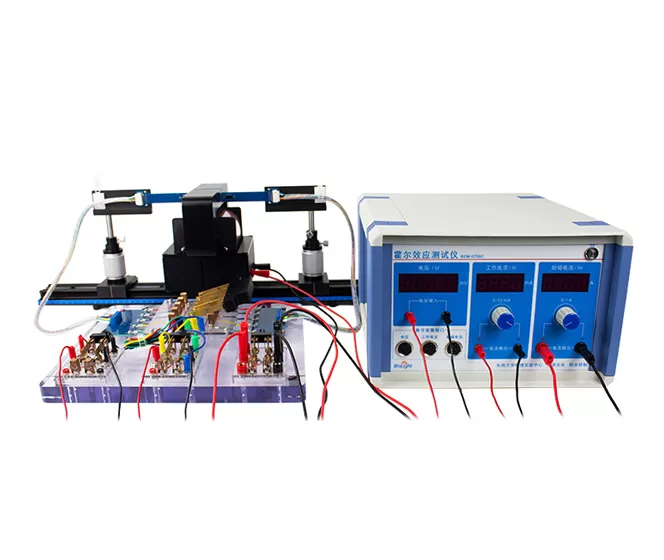

و ، هو جهاز تجريبي لتأثير القاعة يشمل كلا من مكونات أشباه الموصلات من النوع P و N. يدمج جميع المكونات الضرورية للتجارب ، بما في ذلك: مجموعة لفائف المجال الكهرومغناطيسي ، ومجموعة من مكونات قاعة N-type و P ، والتبديل ، ولوحات الدوائر ، والكابلات. توفر قاعدته الشفافة تمامًا رؤية واضحة للاتصالات وتسهل استبدال المكونات. العملية التجريبية مفتوحة تمامًا ، مع وحدة تزويد الطاقة النمطية ، والتبديل ، واللولب الكهرومغناطيسي ، وجهاز القاعة الذي يسمح بالتكوين المرن والتركيب. علاوة على ذلك ، فهي تتضمن واجهات بيانات للمعلمات الكهربائية الرئيسية ، مما يتيح القياس والتحليل الرقمي الفعال.
مجهزة بمكونات قاعة أشباه الموصلات من النوع P و N من النوع السليكون
يمكن إجراء التجارب على كل من مكونات القاعة من النوع P و N عن طريق تبديل مفتاح رمي مزدوج.

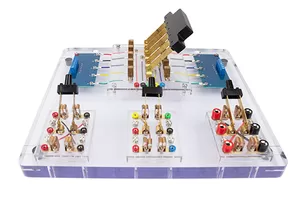

تصميم قاعدة تثبيت شفاف بالكامل يضمن الأسلاك المرئية. مكون القاعة المعياري ومكونات التبديل تجعل العملية التجريبية مفتوحة تمامًا.
الفجوة المغناطيسية أقل من 5 ، مما يوفر مجالًا مغنطيسيًا موحدًا أكبر من ، mT.

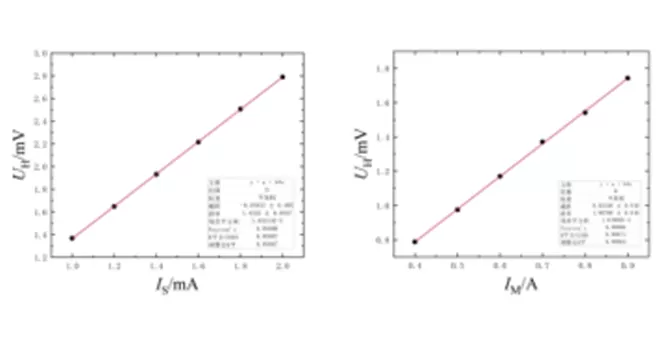

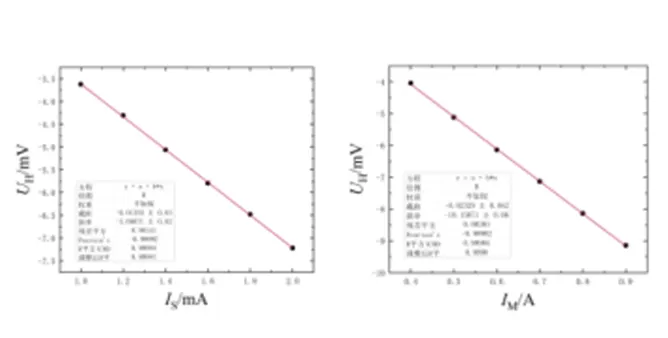

تحقق من العلاقة بين جهد القاعة وتيار العمل في مكون القاعة.
تحقق من العلاقة بين جهد القاعة وكثافة التدفق المغناطيسي (تيار الإثارة الكهرومغناطيسي).
دراسة تأثير اختلاف اختلاف مكونات القاعة المحتملة على جهد القاعة وطرق القضاء عليه.
تحديد نوع حامل الشحن لمواد أشباه الموصلات.

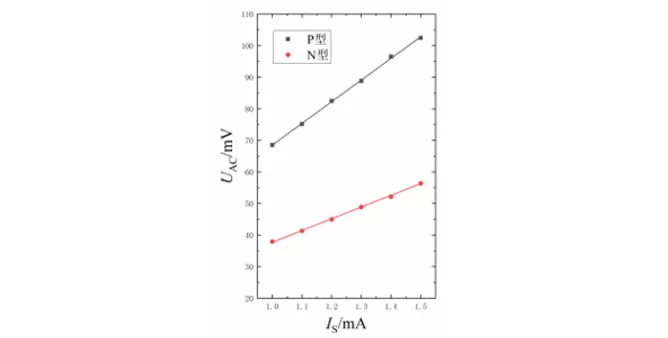

دراسة معامل القاعة ، وتركيز الناقل المسؤول ، والتوصيل ، وتنقل مواد أشباه الموصلات من النوع P و N.
لا. | جزء. | المعلمات الرئيسية |
1 | جهاز تأثير هول | المدخلات: ، مجموعة واسعة من الجهد الكهربائي. نطاق التيار القابل للضبط: 0 ~ (الإثارة) ، 0 ~ mA (المكون). مدى الجهد:-، mV ~ ، mV. |
2 | مجموعات مفتاح السكين | يتضمن مفتاح رمي مزدوج ذو خمسة أعمدة ، 3 مفاتيح رمي مزدوجة القطب ، لوحة مادة شفافة واحدة. |
3 | مجموعة ملف مجال كهرومغناطيسي | توفر الشبكة الكهرومغناطيسية على شكل حرف U المجال المغناطيسي: 0--mT. |
4 | كتيفة تركيب مكون القاعة | يشمل لوحة قاعدة وإطار تعديل الرفع. |
5 | المسار | المسار العام ، ل = 2.8 |
6 | مجس تأثير هول من النوع P | أشباه الموصلات من النوع P القائم على السيليكون ، رقاقة استخدام غير تجارية مع وصلة سلك مرئية ، تصميم لتعليم العلوم |
7 | مجس تأثير هول من النوع N | أشباه الموصلات من النوع N القائم على السيليكون ، رقاقة استخدام غير تجارية مع وصلة سلك مرئية ، تصميم لتعليم العلوم |
لا. | أجزاء | نموذج | الكمية. |
1 | جهاز تأثير هول | BEM-5708C | 1 |
2 | مجموعات مفتاح السكين | BEM-5240 | 1 |
3 | مجموعة ملف مجال كهرومغناطيسي | BEM-5061 | 1 |
4 | كتيفة تركيب مكون القاعة | BEM-5241 | 2 |
5 | المسار ، ل = ay ay ay | BEM-5201-06 | 1 |
6 | مجس تأثير هول من النوع P | 120021t3 | 1 |
7 | مجس تأثير هول من النوع N | E120020T3 | 1 |
8 | 4 ، كابل غير مغمد قابس الموز ، أحمر | C030014-red | 2 |
9 | 4 ، كابل غير مغمد موزة المكونات ، أسود | C030014-black | 2 |
10 | 2 على شكل قابس موزة كابل غير مغمد ، أسود * | C030013-black | 2 |
11 | 2 على شكل قابس موزة كابل غير مغمد أحمر * | C030013-red | 2 |
12 | سلك كهرباء | BC-105075 | 1 |
برنامج اكتساب البيانات Capstone
واجهة الحصول على البيانات الشاملة ،
مستشعر الجهد اللاسلكي [2 وحدة]
