يشير تأثير المقاومة المغناطيسية العملاقة (GMR) إلى تغيير كبير في المقاومة الكهربائية للمواد المغناطيسية تحت مجال مغناطيسي خارجي. تحدث هذه الظاهرة الميكانيكية الكمومية في هياكل طبقات رقيقة تتكون من طبقات حديدية مغناطيسية وغير مغناطيسية متناوبة. عندما يتم محاذاة اللحظات المغناطيسية للطبقات المغناطيسية الحديدية بشكل متوازي ، يتم تقليل تشتت حاملات الشحن المعتمد على الدوران ، مما يؤدي إلى أدنى مقاومة. على العكس من ذلك ، عندما تكون اللحظات المغناطيسية مضادة للتوازي ، يتم تكبير التشتت المعتمد على الدوران ، مما يؤدي إلى أعلى مقاومة.

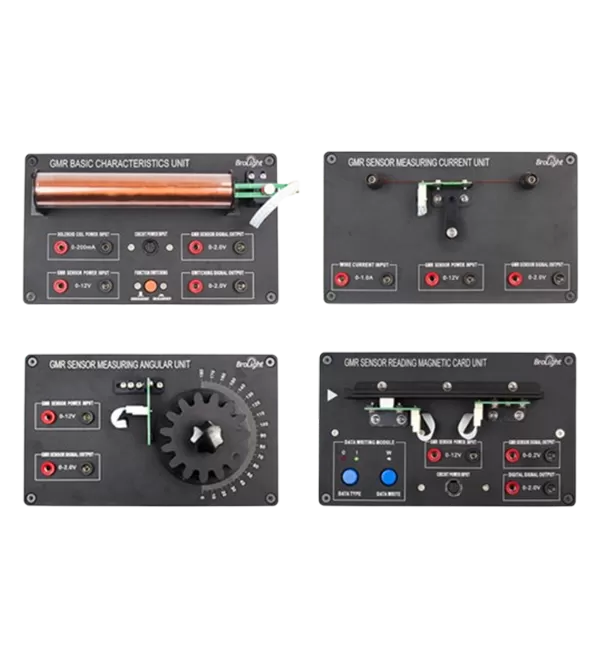

وحدات تجريبية مستقلة:يشمل أربع وحدات وظيفية لقياس خصائص GMR الأساسية ، والتيار ، والإزاحة الزاوي ، وعمليات قراءة/كتابة البطاقة المغناطيسية.
جتجريب شامل:يدعم سبعة أنواع من القياسات والتحليلات التجريبية ، بما في ذلك خصائص التحويل الكهرومغناطيسي التناظري والرقمي ، وخصائص المقاومة المغناطيسية ، وتيار الأسلاك ، وتوزيع المجال المغناطيسي اللولبي ، والإزاحة الزاوي ، ووظائف قراءة/كتابة البطاقة المغناطيسية.
واجهة مريحة للحصول على البيانات:مجهزة بأربع واجهات بيانات متوافقة مع أجهزة استشعار الجهد الكهربائي وبرنامج الحصول على بيانات PASCO ، مما يتيح جمع البيانات في الوقت الفعلي والتحليل الفعال.

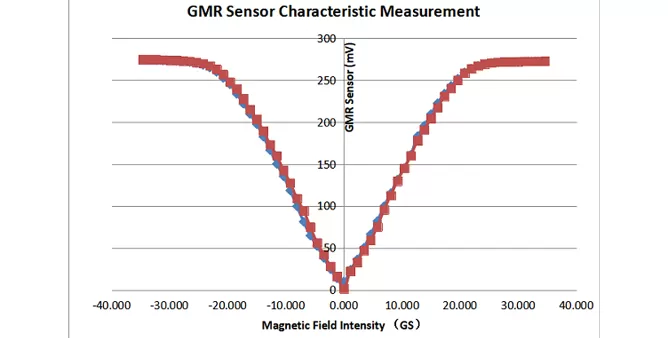

قياس خصائص التحويل الكهرومغناطيسي لمستشعر تناظري GMR.

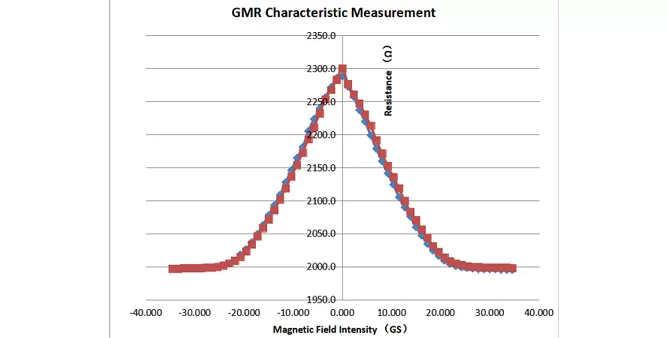

تحديد منحنى المقاومة المغناطيسية لمستشعر GMR.
تميز خصائص التحويل الكهرومغناطيسي لمستشعر (مفتاح) رقمي GMR.
خريطة توزيع المجال المغناطيسي للملف اللولبي الذي يحمل التيار باستخدام مستشعر GMR.

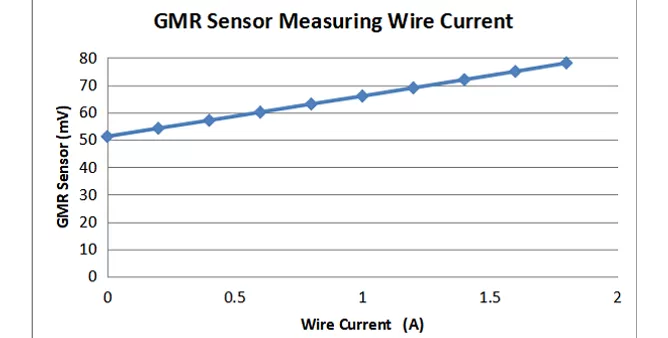

قياس التيار الكهربائي في سلك مع مستشعر GMR.
استخدم مستشعر انحدار GMR لقياس الإزاحة الزاوية للتروس وإظهار مبدأ مستشعرات السرعة (السرعة) المستندة إلى GMR.
تنفيذ تسجيل البطاقات المغناطيسية وقراءتها باستخدام مستشعر GMR.
لا. | أجزاء | المعلمات الرئيسية |
1 | مزود طاقة تيار مستمر قابل للتعديل I | الجهد الكهربي: 0-، قابل للتعديل بشكل مستمر ؛ التيار: 0-mA / 0-mA نطاقين |
2 | العاصمة الفولتميتر/أمتر ط | تيار: 2 مللى \ 20 مللى اثنين من النطاقات; الجهد الكهربي: نطاقين mV / 2 V |
3 | وحدة مميزة أساسية GMR | مسافة السفر الأفقية لمستشعر GMR: ≥ 80; تشمل قياس GMR ومستشعر |
4 | وحدة القياس الحالية GMR | تيار الأسلاك: 0-1 أ ؛ GMR جهد التشغيل: 0-12 فولت قابل للتعديل |
5 | وحدة إزاحة زاوية GMR | معدات بمقياس 0-+ ° ؛ GMR جهد التشغيل: 0-12 فولت قابل للتعديل |
6 | وحدة R/W للبطاقة المغناطيسية GMR | وظيفة الكتابة: مفاتيح الإدخال الرقمي. قراءة وظيفة: غمر الجهد التشغيل 0-12 فولت قابل للتعديل |

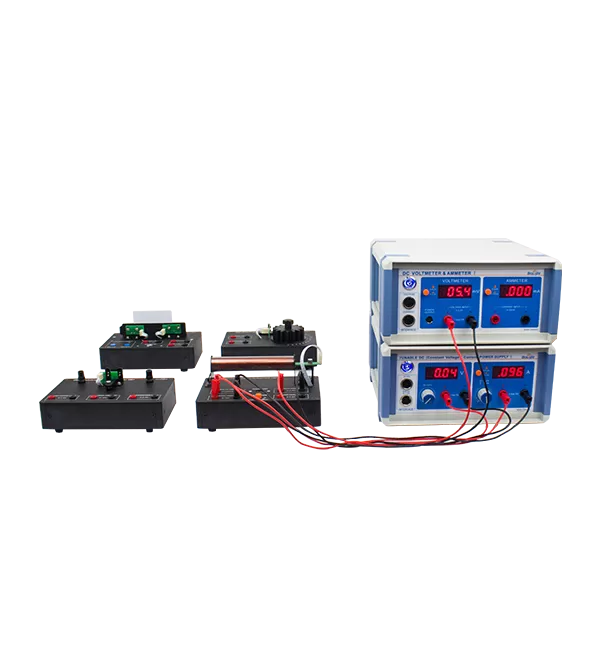

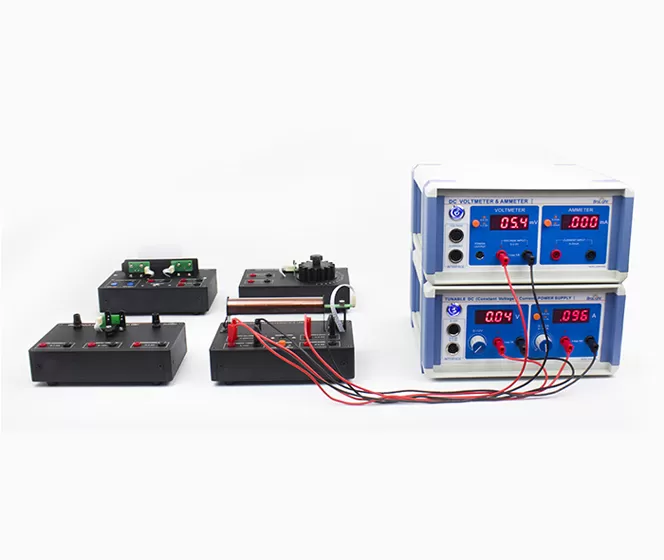

لا. | أجزاء | نموذج | الكمية |
1 | مزود طاقة تيار مستمر قابل للتعديل I | BEM-5055 | 1 |
2 | العاصمة الفولتميتر/أمتر ط | BEM-5056 | 1 |
3 | وحدة مميزة أساسية GMR | BEM-5717 | 1 |
4 | وحدة القياس الحالية GMR | BEM-5718 | 1 |
5 | وحدة إزاحة زاوية GMR | BEM-5719 | 1 |
6 | وحدة R/W للبطاقة المغناطيسية GMR | BEM-5720 | 1 |
7 | كابل توصيل موزي 4 (أحمر) | BC-105084 | 4 |
8 | 4 ، كابل توصيل موزة (أسود) | BC-105083 | 4 |
9 | كابل 8 دبوس صغير | BC-105243 | 1 |
10 | سلك كهرباء | BC-105075 | 2 |
11 | كابل واجهة 8 دبوس | BC-105077 | 2 |
برنامج اكتساب البيانات Capstone
واجهة عالمية
مستشعر الجهد اللاسلكي (2 وحدة موصى بها)
