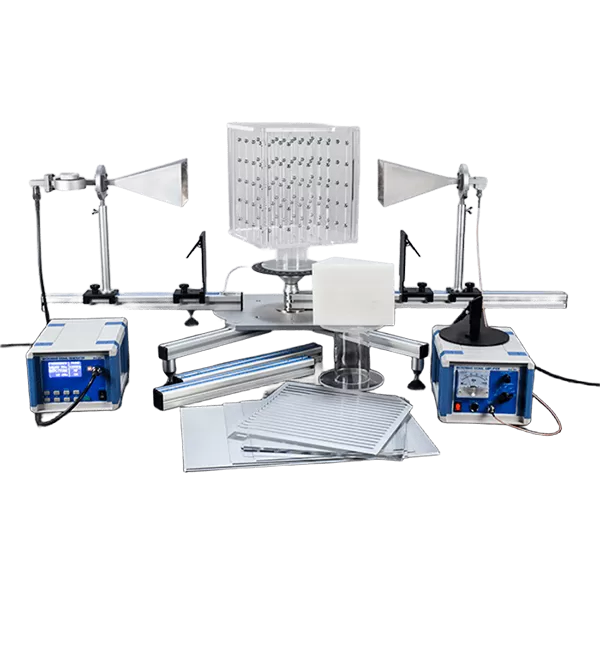

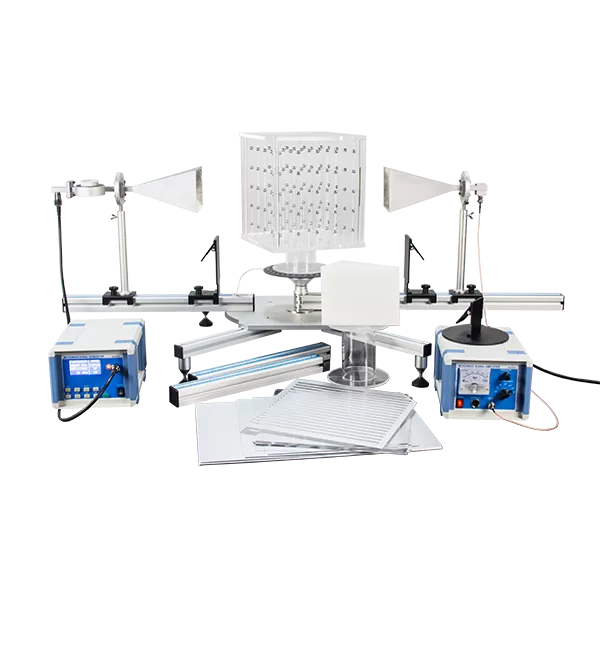

تم تصميم جهاز بصريات الموجات الدقيقة للتعليم المتقدم حول خصائص الموجات للموجات الدقيقة. من خلال توليد ونقل واستقبال الموجات الدقيقة مع هيكل مطياف وملحقات وحدات ، يتيح الجهاز المراقبة الواضحة والتحليل الكمي لظواهر الموجات مثل الانعطاف والتداخل والاستقطاب. تمر الموجات الدقيقة التي يولدها مصدر الإشارة عبر الشقوق المفردة/المزدوجة القابلة للتعديل ، والمستقطبات ، والمكونات الأخرى على منصة مركزية. يتم التقاط أنماط الموجات الناتجة وتحليلها بواسطة جهاز استقبال ، مما يسمح للمستخدمين بالتحقق تجريبيًا من المبادئ الأساسية لبصريات الميكروويف.
التشغيل الآمن:يستخدم انبعاث الميكروويف منخفض الطاقة بأقل قدر من الإشعاع ، مما يضمن بيئة تشغيل آمنة للمختبر.
مراقبة النطاق الكلي:يستخدم الموجات الدقيقة ذات الطول الموجي سنتيمتر لتحويل مفاهيم الموجات التجريدية إلى تجارب ملموسة واسعة النطاق.
وحدات ومرنة:تم تصميم المكونات لسهولة التجميع وإعادة التشكيل ، وتشجيع التجريب العملي وتصميم الإعداد المخصص.

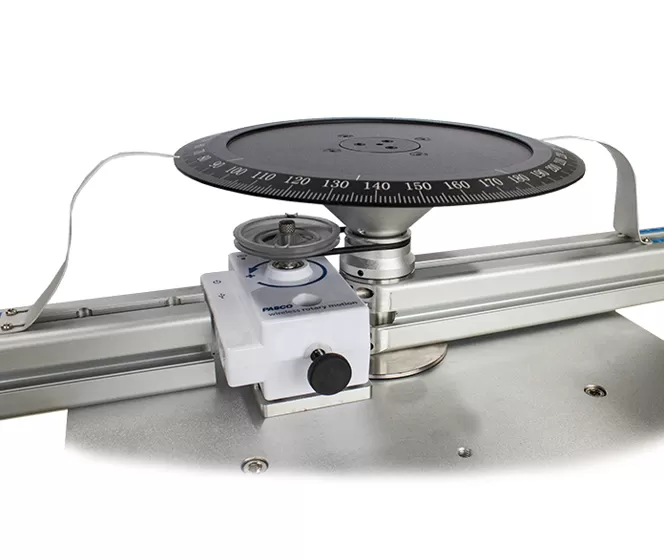

مسار الترقية الرقمية:متوافق مع المنصات العلمية PASCO ، يدعم الحصول على البيانات في الوقت الفعلي عبر أجهزة استشعار دوارة لاسلكية ومستشعرات الجهد من خلال واجهة تناظرية 8-Pin.
إكسسوارات شاملة:يشمل جميع المكونات الضرورية لمجموعة كاملة من تجارب الموجات الكهرومغناطيسية ، مما يقلل من المتطلبات الإضافية.
حيود فتحة واحدة للميكروويف

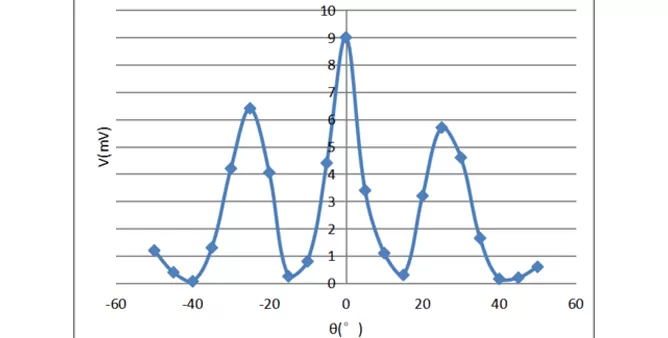

ظواهر التداخل وحساب الطول الموجي

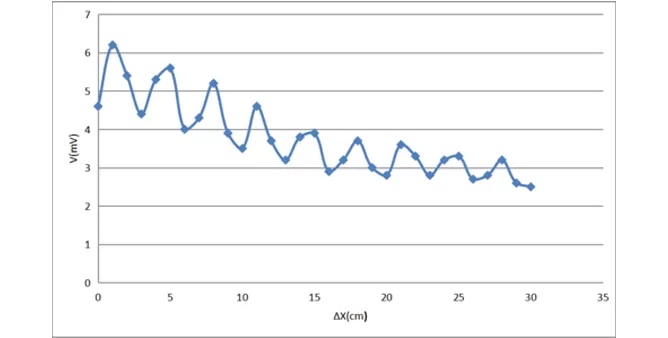

تشكيل موجة دائمة وقياس الطول الموجي
تحديد مؤشر الانكسار والكسر
هوائيات عن طريق البوق الاستقطاب
لويد تدخل المرآة وتقدير الطول الموجي
مبادئ التدخل Fabry-Perot
ميشلسون جهاز قياس التداخل وتحليل الطول الموجي

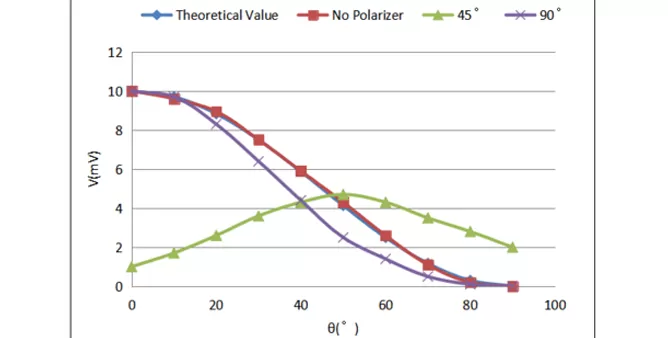

خصائص الاستقطاب وتحديد زاوية Brewster

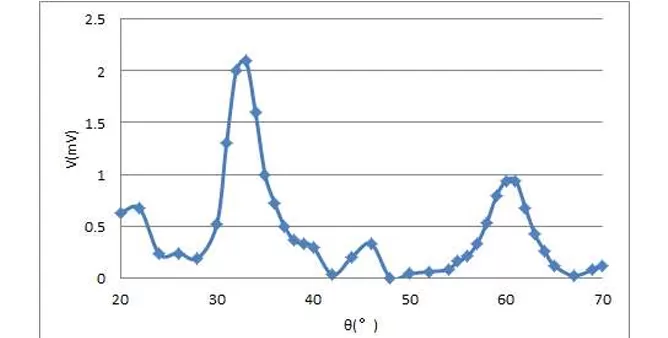

حشر Bragg باستخدام هياكل الكريستال محاكاة
انتشار الميكروويف في الألياف البصرية
لا. | أجزاء | المعلمات الرئيسية |
1 | مولد إشارة الميكروويف | تردد: GHz |
2 | مكبر إشارة | منفذ الحصول على بيانات الجهد التناظري 8-pin مخصص |
3 | مرحلة التجربة | قطر المرحلة المركزية: 20 100; ذراع ثابت: 50 ، ذراع متحرك: 70 ، |
4 | حامل متحرك | لتركيب الارسال والاستقبال |
5 | طقم إكسسوار | عاكس ، لوحة أحادية الشق ، لوحة مزدوجة الشق ، لوحة نقل ، مستقطب |
6 | مجموعة و حامل كريستال | هيكل مكعب شكلته كرات معدنية |
لا. | أجزاء | نموذج | الكمية. |
1 | مولد إشارة الميكروويف | BEM-5722 | 1 |
2 | مكبر إشارة | BEM-5734 | 1 |
3 | مرحلة التجربة | BEM-5727 | 1 |
4 | مجموعة جهاز إرسال الميكروويف | BEM-5725 | 1 |
5 | مجموعة مستقبل الميكروويف | BEM-5726 | 1 |
6 | حامل متحرك | BEM-5232 | 2 |
7 | طقم ملحقات اختبار | BEM-5233 | 1 |
8 | حامل مركزي | BEM-5234 | 1 |
9 | حامل متحرك للملحقات | BEM-5235 | 2 |
10 | حامل المنشور و المنشور | BEM-5236 | 1 |
11 | مجموعة الكريستال وحامل | BEM-5237 | 1 |
12 | ذراع مساعد | BEM-5238 | 2 |
13 | كيبل ذكر إلى ذكر | BC-105262 | 1 |
14 | كابل ، | BC-105261 | 1 |
15 | مستوى فقاعة | AP-A1028 | 1 |
برنامج اكتساب البيانات Capstone
واجهة عالمية
مجس جهد لاسلكي

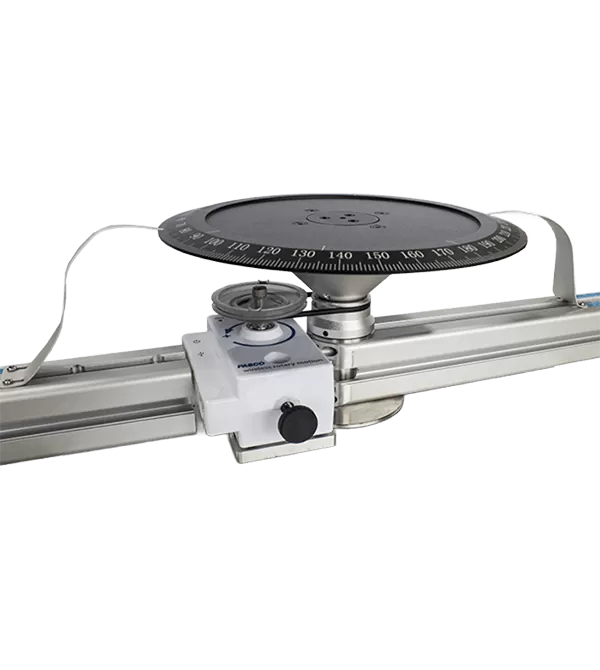

مجس دوار لاسلكي
دبوس حد
تركيب محول الدوران
