التصميم العملي الأصلي ، قياس إزاحة المسار المتزامن على أساس مستشعر الدوران ، يحقق قياس التوسع الرقمي للإزاحة بأبسط الطرق وأكثرها كفاءة
مواد صناعية ، باستخدام أدلة خطية احترافية وعمليات تصنيع صارمة لضمان جودة المنتج
مكونات وحدات لفائف متحركة ومكونات مسبار متحركة تلبي متطلبات المرونة وسهولة الاستخدام والصيانة والتخزين
أنواع لفائف مختلفة ، ودعم المزيد من البحوث تطبيق التوسع
واجهات تصميم رقمية غنية للتركيب والاتصال السهل والسريع

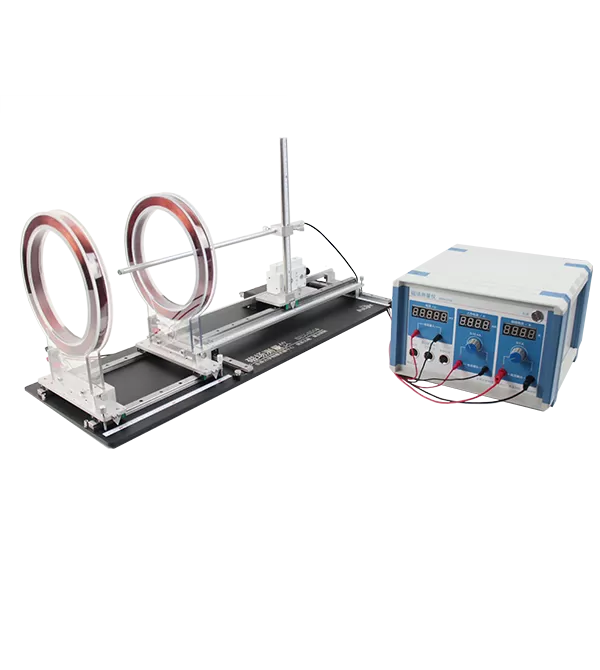

| لا. | اسم جزء | المعلمة الرئيسية |
| 1 | مكون مسبار القاعة | عنصر قاعة مدمج ، تيار القاعة أقل من 20 مللي أمبير ، حساسية القاعة ≥ 2000mV/(mA · T) |
| 2 | مكون متحرك لمسبار القاعة | دليل خطي على المحور Z ، زوج من الأدلة الخطية على المحور السيني مثبتة بشكل متوازي مع المقاييس ، محول مستشعر دوار ، مسار بكرة مستشعر دوار ، لوحة قاعدة ثابتة من سبائك الألومنيوم ، دعم XYZ ثلاثة محاور المستمر قابل للتعديل المجال المغناطيسي قياس التحقيق |
| 3 | مكون ملف المجال المغناطيسي المتحرك | المسافة بين لفائف اثنين يمكن تعديلها باستمرار ضمن نطاق 0.5R إلى 2R. يمكن تحديد الوضع الحالي من خلال المقياس ، بدقة 1 مسطرة. يستخدم أدلة خطية صناعية قياسية ، مما يضمن التعديل السلس دون أي تشويش. |
| 4 | صندوق التحكم في التعديل | دعم لجهد المجال المغناطيسي صفر |
| 5 | مكون لفائف دائرية | إطار دعم الملف مصنوع من مواد عديمة اللون وشفافة. تتيح طريقة التثبيت لوحدة الملف التفكيك والتجميع السريع ، مما يسهل استبدال أنواع مختلفة من الملفات. |
| 6 | مصدر طاقة لجهاز قياس المجال المغناطيسي | تيار: قابل للتعديل من 0 إلى 1A بشكل مستمر ، تيار: قابل للتعديل من 0 إلى 10mA باستمرار ، نطاق قياس الجهد: ± 19999mV ، يشمل 3 واجهات اكتساب رقمية |
قياس توزيع المجال المغناطيسي المحوري لفائف واحدة
قياس توزيع المجال المغناطيسي المحوري للملفات المزدوجة
قياس توزيع المجال المغناطيسي للملفات الأخرى
قياس توزيع المجال المغناطيسي المستعرض للملفات
