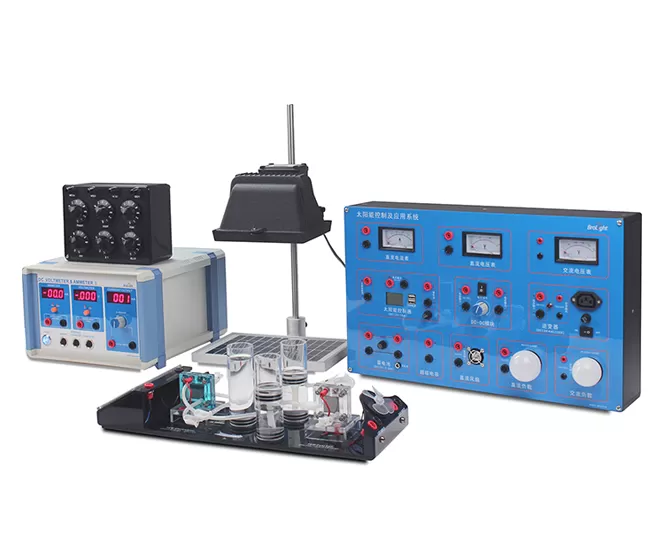

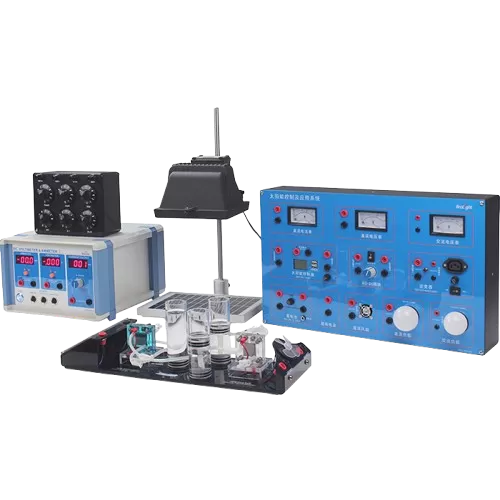

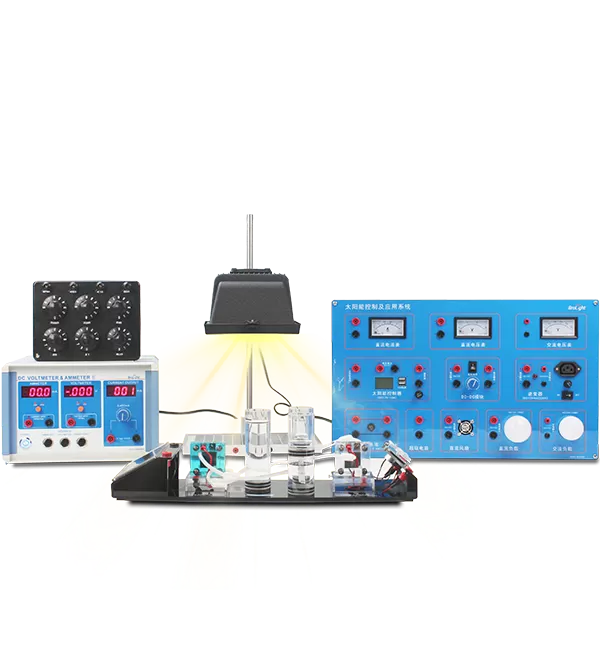

يتميز هذا النظام بتصميم وحدات ، ويمكّن الطلاب من تجميع مكونات مثل أنابيب تخزين الغاز ووحدات التحليل الكهربائي بشكل مستقل ، مما يعزز المهارات العملية. يدمج خلايا الوقود والخلايا الشمسية لتشكيل سلسلة تحويل طاقة كاملة. مجهزة بوحدات تحميل متعددة وواجهات مريحة للحصول على البيانات ، وهي تدعم تحليل البيانات في الوقت الفعلي ، مما يضمن عملية تجريبية صديقة للبيئة وفعالة.
يسمح التصميم المعياري للطلاب بتجميع أنابيب تخزين الغاز ووحدات التحليل الكهربائي ووحدات خلايا الوقود والمكونات الأخرى ، وتعزيز مهارات الإعداد التجريبي والقدرة العملية.
يشتمل على عدة مراحل لتحويل الطاقة ، يجمع بين خلايا الوقود والخلايا الشمسية بشكل عضوي لتشكيل سلسلة كاملة لتحويل الطاقة وتخزينها واستخدامها.
وحدات تحميل خلايا شمسية متنوعة: توفر محتوى تجريبيًا شاملاً وصديقاً للبيئة.
واجهات مريحة للحصول على البيانات: يتضمن مزود الطاقة 3 منافذ بيانات تناظرية لتوصيل أجهزة استشعار الجهد وبرنامج الحصول على البيانات PASCO ، مما يتيح جمع البيانات في الوقت الفعلي والتحليل الفعال.

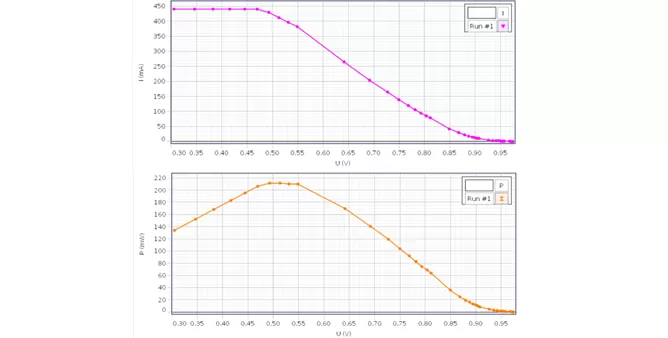

خصائص التيار-الجهد (من من أجل) والجهد الكهربائي (من أجل) للخلايا الشمسية.

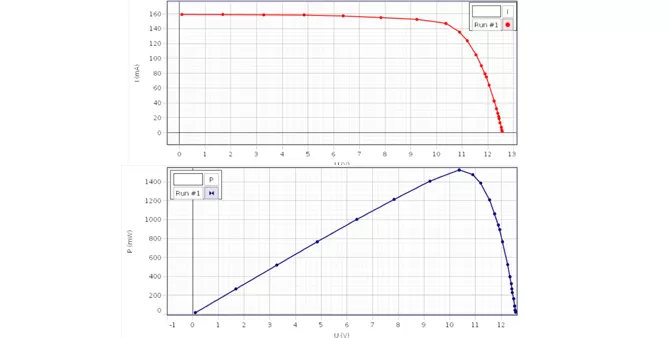

خصائص إنتاج خلايا وقود الهيدروجين والأكسجين.

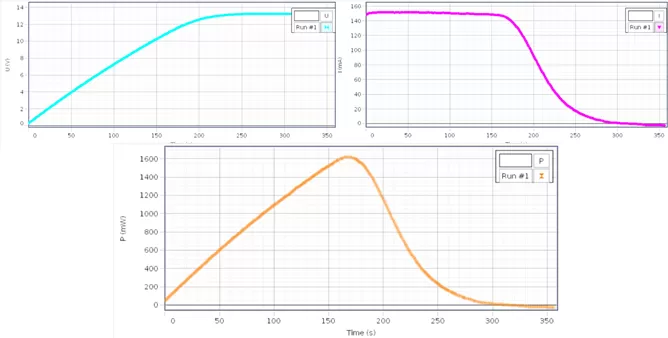

خصائص الشحن من supercapacitor.
لا. | أجزاء | المعلمات الرئيسية |
1 | وحدة خلية وقود hive-oCO2 | أوضاع إخراج مزدوجة: مروحة محرك وضوء ليد (مع وظيفة وامض) ؛ أختام مزدوجة الحلقة لتخزين الغاز/المياه الموثوق بها |
2 | وحدة التحكم وتطبيق الطاقة الشمسية | فولتميتر بالتيار المستمر: 0-2001 V; مقياس التيار المستمر: 0-1.0 أ ؛ فولتميتر التيار المتردد: 0-، V; وحدة تحكم الطاقة الشمسية: DC12V/10A |

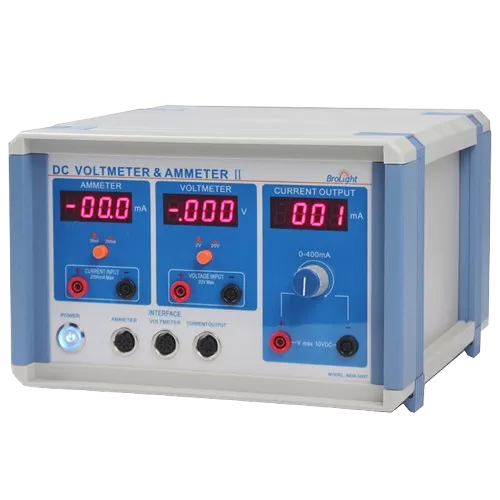

3 | العاصمة الفولتميتر/مقياس التيار الكهربائي الثاني | نطاقات الجهد المستمر: 0-20V / 0-2V (التبديل اليدوي) نطاقات التيار المستمر: 0-200.0mA / 0-2000mA (التبديل اليدوي) مصدر تيار مستمر قابل للتعديل: 0-400mA |
4 | لوح شمسي | الجهد المقنن: 12 فولت |
5 | مصباح الهالوجين والحامل | ، دبليو |
6 | صندوق مقاومة بالتيار المستمر | 6 نطاقات ، 0-99999.9Ω |
لا. | أجزاء | نموذج | الكمية. |
1 | وحدة خلية وقود hCO2 | BEM-5031 | 1 |
2 | وحدة التحكم وتطبيق الطاقة الشمسية | BEM-5735 | 1 |
3 | العاصمة الفولتميتر/مقياس التيار الكهربائي الثاني | BEM-5057 | 1 |
4 | لوح شمسي | BC-105263 | 1 |
5 | مصباح الهالوجين والحامل | BEM-5743 | 1 |
6 | صندوق مقاومة بالتيار المستمر | ZX-21 | 1 |
7 | 2 كل كابل توصيل موزي (أحمر) | BC-104087 | 1 |
8 | 2 في كابل توصيل موزة (أسود) | BC-104088 | 1 |
9 | كابل توصيل موزي 4 (أحمر) | BC-105084 | 5 |
10 | 4 ، كابل توصيل موزة (أسود) | BC-105083 | 5 |
11 | 4 من الموز إلى سبيد (أحمر) | BC-105292 | 1 |
12 | 4 من الموز إلى سبيد (أسود) | BC-105293 | 1 |
13 | سلك كهرباء | BC-105075 | 1 |
14 | كابل واجهة 8 دبوس | BC-105077 | 2 |
برنامج اكتساب البيانات Capstone
واجهة عالمية
مجس جهد لاسلكي
