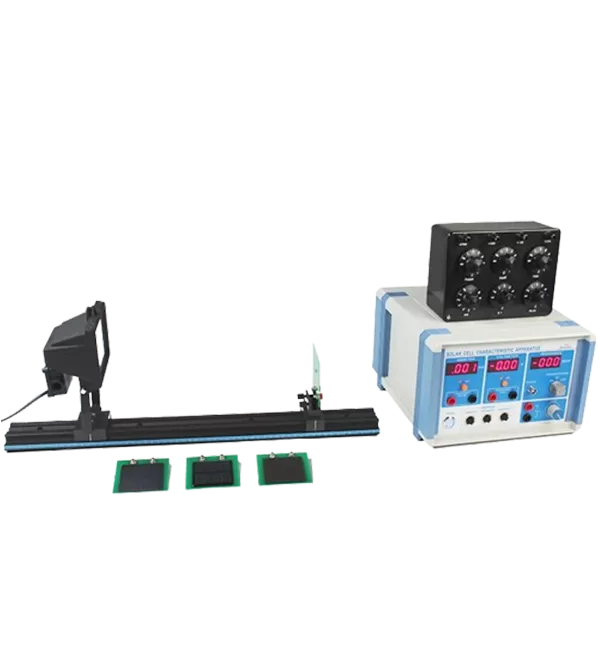

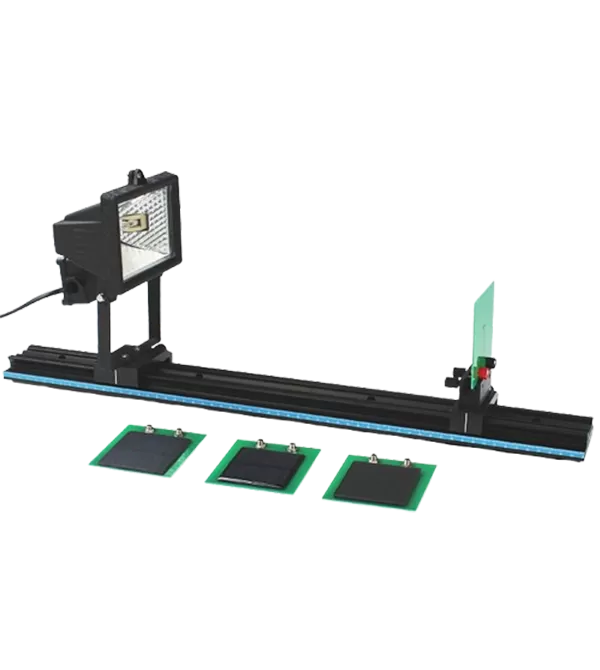

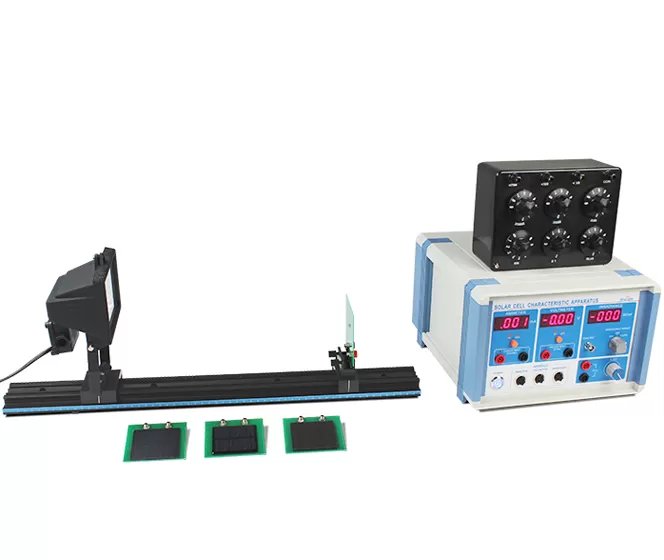

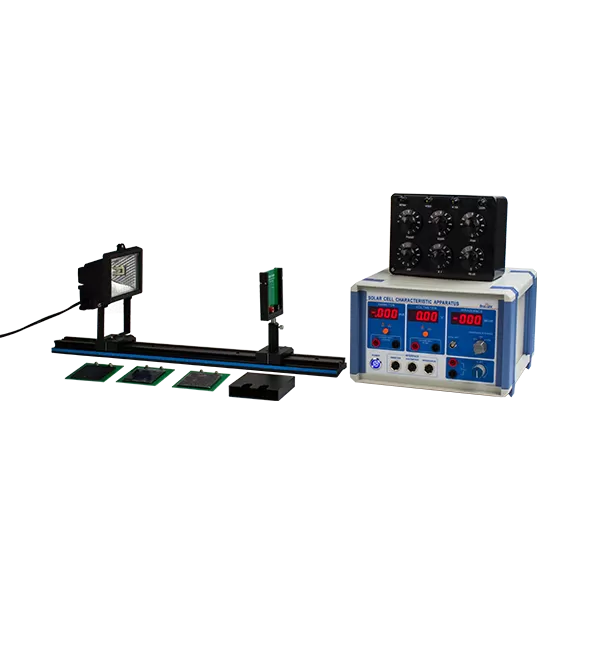

تستخدم هذه التجربة مصباح اليود التنغستن لمحاكاة ضوء الشمس ، الذي يشع الألواح الشمسية لتوليد الكهرباء. يقيس مقياس الإشعاع الإشعاع الإشعاع الشمسي في مواقع مختلفة ، مما يتيح قياس خصائص خرج الخلية الشمسية (ثلاثة أنواع من العينات) تحت الإضاءة. المعلمات الرئيسية مثل تيار الدائرة القصيرة (ISC) ، جهد الدائرة المفتوحة (VOC) ، طاقة خرج قصوى (Pماكس) ، ويمكن تحديد عامل التعبئة (FF). عامل التعبئة هو مؤشر مهم لأداء الخلايا الشمسية.
يسمح التصميم المعياري للطلاب باستبدال عينات الخلايا الشمسية المختلفة ، مما يعزز مهارات الإعداد التجريبي والقدرة العملية.
يتضمن مقياس إشعاعي لقياس شدة الضوء بشكل مريح.
توفر ثلاثة أنواع من وحدات الخلايا الشمسية: السيليكون أحادي البلورية ، والسيليكون متعدد البلورات ، والسيليكون غير المتبلور ، وتقدم تجارب شاملة وصديقة للبيئة.
واجهات مريحة للحصول على البيانات: يتضمن مزود الطاقة 3 منافذ بيانات تناظرية لتوصيل أجهزة استشعار الجهد وبرنامج الحصول على البيانات PASCO ، مما يتيح جمع البيانات في الوقت الفعلي والتحليل الفعال.

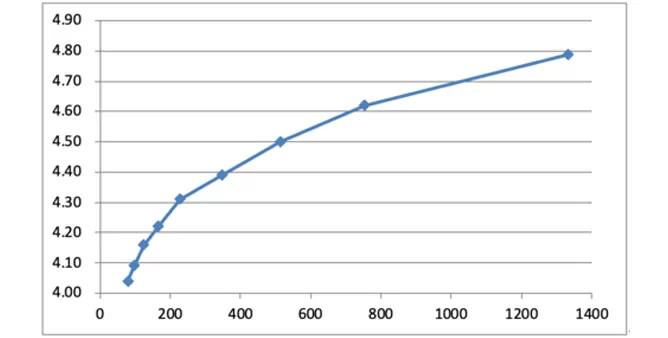

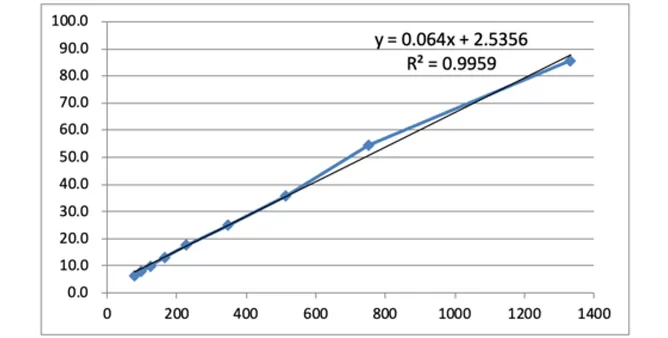

قياس الجهد الناتج الدائرة المفتوحة والتيار ماس كهربائى للخلايا الشمسية تحت شدة الضوء المختلفة.

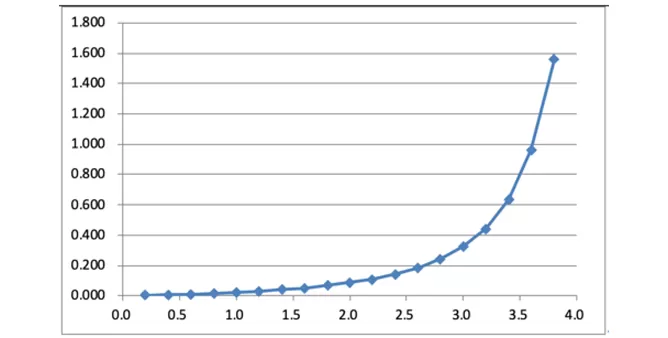

دراسة خصائص الجهد الحالي (،) للخلايا الشمسية في الظروف الداكنة.

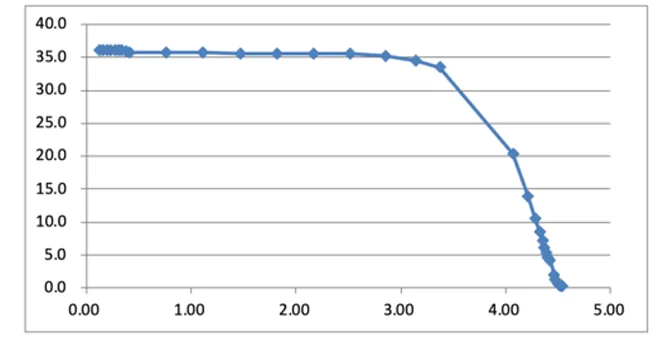

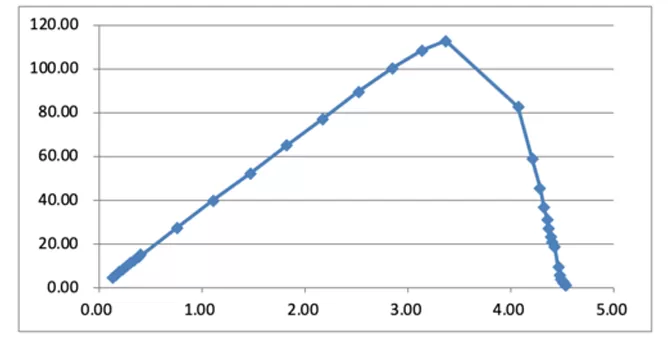

قياس خصائص خرج الخلايا الشمسية تحت الإضاءة.
تحقق من العلاقة المربعة العكوسة بين الإشعاع والمسافة (تجربة ممتدة).
لا. | أجزاء | المعلمات الرئيسية |
1 | وحدة اختبار الخلايا الشمسية | مقياس الفولتميتر: ، V/av ، وammeter: 2.000mA / 200.0mA |
2 | مجموعة عينات الخلايا الشمسية | ثلاثة أنواع من الخلايا الشمسية: السيليكون أحادي البلورية والسيليكون متعدد البلورات والسيليكون غير المتبلور |
3 | المسار | الطول: من من من |
4 | مصباح الهالوجين والحامل | ، دبليو |
5 | صندوق مقاومة بالتيار المستمر | 6 نطاقات ، 0-Ω |
لا. | أجزاء | نموذج | الكمية. |
1 | وحدة اختبار الخلايا الشمسية | BEM-5737 | 1 |
2 | مجموعة عينات الخلايا الشمسية | BEM-5739 | 1 |
3 | حامل عينات الخلايا الشمسية | BEM-5740 | 1 |
4 | المسار | BEM-5201-06 | 1 |
5 | مصباح الهالوجين والحامل | BEM-5742 | 1 |
6 | صندوق مقاومة بالتيار المستمر | ZX-21 | 1 |
7 | كابل توصيل موزي 4 (أحمر) | BC-105084 | 2 |
8 | 4 ، كابل توصيل موزة (أسود) | BC-105083 | 2 |
9 | 4 من الموز إلى سبيد (أحمر) | BC-105292 | 1 |
10 | 4 من الموز إلى سبيد (أسود) | BC-105293 | 1 |
11 | كابل BNC إلى الموز | BC-105192 | 1 |
12 | سلك كهرباء | BC-105075 | 1 |
برنامج اكتساب البيانات Capstone
واجهة عالمية
مجس جهد لاسلكي
