نظام قياس الإشعاع بالأشعة تحت الحمراء السداسية هو جهاز تصوير حراري يعمل بالأشعة تحت الحمراء للكشف عن مصدر الحرارة يعمل على تحديد العيوب الحرارية أو التوزيع الكلي لدرجة الحرارة لرصد العمليات. التطبيقات البحثية بما في ذلك:
1. دراسات توزيع الحرارة للوحة الدائرة ذات التحليل الحراري PCB
2. فحص المكونات الدقيقة-الكشف عن الأجهزة على نطاق ميكرون
3. تحليل الإجهاد ودرجة الحرارة المادية-تقييم السلوك الحراري الميكانيكي
4. اختبار الأداء الحراري-توصيف خاصية المواد
5. تحليل درجة حرارة التفاعل الكيميائي-المراقبة الحرارية للعمليات
6. مراقبة درجة حرارة العملية الكيميائية-مراقبة حرارية صناعية
مراقبة في الوقت الحقيقي-مصممة لفحص العمليات المستمر وتسجيل البيانات

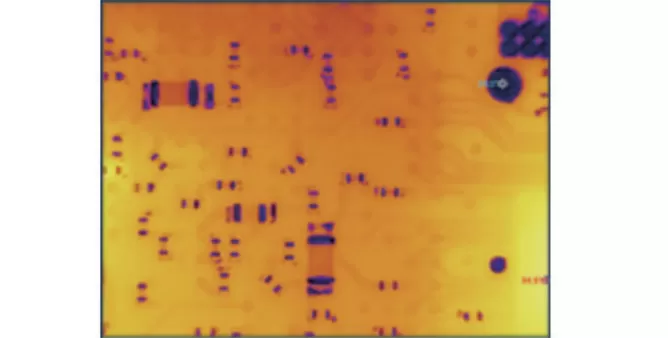

نظام تركيز قابل للتعديل-يوفر وضوح كامل النطاق من المراقبة الكلية إلى المراقبة الدقيقة
دقة 50 ميكرومتر-تصوير بالأشعة تحت الحمراء عالي الدقة على المستوى المجهري
برنامج كمبيوتر احترافي-يولد تقارير اختبار شاملة مع محتوى تحليلي غني

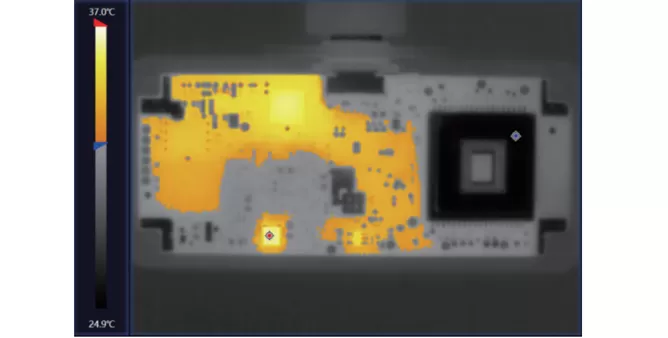

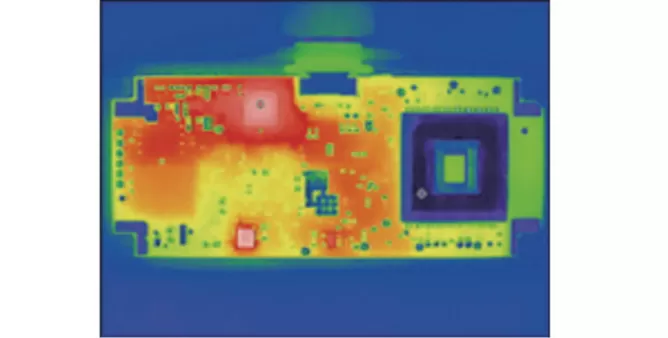

التنميط الحراري الكلور-تحليل توزيع الحرارة لوحة الدوائر وتحديد النقاط الساخنة
فحص حراري للمكونات الدقيقة-اكتشاف العيوب في المكونات الإلكترونية على نطاق ميكرون
تحليل حراري ميكانيكي للمواد-تقييم ارتفاع درجة الحرارة الناتج عن الإجهاد
رصد حراري للتفاعل الكيميائي-تتبع درجة الحرارة في الوقت الحقيقي للعمليات التفاعلية
التحكم الحراري في العمليات الصناعية-مراقبة درجة الحرارة الدقيقة في الهندسة الكيميائية
| الصنف | المواصفات | |
التصوير و بيانات بصرية | نوع جهاز الكشف | أكسيد الفاناديوم غير المبرد |
| حجم بكسل | 12 ميكرومتر | |
| نطاق الاستجابة | 8-14 ميكرومتر | |
| دقة الأشعة تحت الحمراء | ، × بكسل | |
| الحساسية الحرارية | > 50mK | |
| معدل إطار الصورة | ≥ 25 هرتز | |
| تركيز | 6.8 مللي متر | |
| مجال الرؤية (فوف) | 26 ° × 20 ° | |
| تعديل التركيز | ويدعم دليل | |
| الحد الأدنى مسافة التركيز | 5 أو | |
| الحد الأدنى لحجم الكشف عن البكسل | 50 ميكرومتر | |
| نطاق الاختبار | مدى الارتفاع لهيكل الحامل: من من من من من ؟ ؟ ؟ ؟-14 × | |
| قياس الحرارة | نطاق درجة الحرارة المستهدفة | -من 20 درجة مئوية إلى + + درجة مئوية |
| دقة القياس | ± 2 درجة مئوية إلى ± من | |
| وضع قياس درجة الحرارة | تتبع درجات الحرارة العالية/المنخفضة ، قياس متوسط درجة الحرارة ، قياس درجة الحرارة في صندوق نقطة ، دعم 15 منطقة لقياس درجة الحرارة | |
| وظيفة التنبيه | أعلى إنذار عتبة ، تحت إنذار عتبة | |
| برنامج تحليل متخصص | منصة البرمجيات | كمبيوتر شخصي ، ويندوز 8/ويندوز 10/ويندوز 11 ، نظام 64 بت. |
| وضع التحليل | وضع قياس درجة الحرارة في الوقت الفعلي عبر الإنترنت ، وضع مراجعة البيانات دون اتصال بالإنترنت | |
| ألوان اصطناعية | حرارة بيضاء ، حرارة سوداء ، حرارة حمراء ، حديد أحمر ، قوس قزح | |

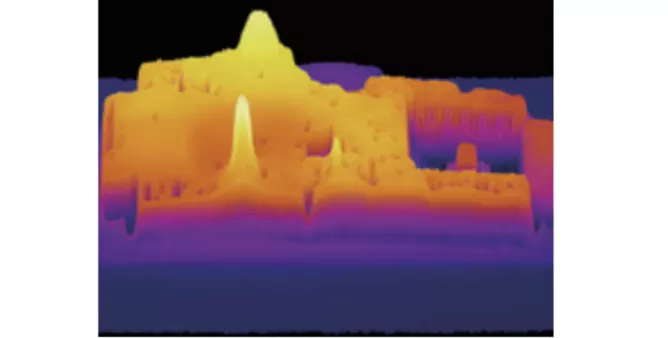

| وضع الصورة | تقديم درجة الحرارة الكاملة ، تقديم المنطقة الباردة ، تقديم المنطقة الساخنة ، خريطة الحرارة ثلاثية الأبعاد | |
| منحنى درجة الحرارة | تولد منحنيات لأي نقاط درجة حرارة وتدعم العرض المتزامن ومقارنة منحنيات 6 درجات حرارة على نفس الشاشة. | |
| تسجيل البيانات | توليد أي صور ومقاطع فيديو قابلة للتخزين بدرجة الحرارة وأداء مهام الكشف. | |
| تقرير الفحص | يتم إنشاؤها تلقائيًا ، بما في ذلك وصف المهمة للكشف ، والمعايير البيئية ، والخرائط الحرارية ثنائي الأبعاد/ثلاثي الأبعاد ، ومنحنيات درجة الحرارة | |

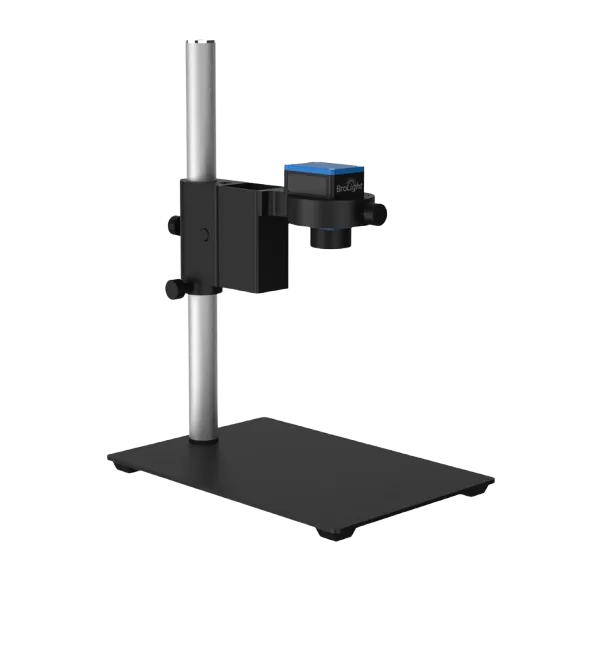

حوامل قابلة للتعديل ومنصة | تركيب الكاميرا والتكيف | ارتفاع قابل للتعديل لحامل سطح المكتب ، تعديل الدوران الأفقي ؛ مجهزة مع ثقوب براغي ثلاثية القوائم |
| تعديل ارتفاع حامل | بعد 3-30 من طاولة العمل | |
| مواد منصة | العزل مكافحة ساكنة | |
| الموثوقية | درجة حرارة التخزين | -20 درجة مئوية-+ 60 درجة مئوية |
| درجة حرارة العمل | -10 درجة مئوية-+ 50 درجة مئوية | |
| الرطوبة | من دون تكاثف | |
